¿Qué es el Sistema CRM de refuerzo de muros históricos?
El sistema CRM de refuerzo de muros históricos es un sistema de consolidación de muros históricos que consiste en la aplicación de una malla de fibra de vidrio (GFRP) de alta rigidez, fijada al muro mediante conectores y embebida en una capa delgada de mortero de cal. Es la alternativa técnica definitiva al antiguo enfoscado con mallazo de acero.
Sistema CRM de refuerzo de muros históricos – fte: kerakoll
Componentes del Sistema CRM de refuerzo de muros: Innovación en fibra de vidrio
El sistema CRM de refuerzo de muros históricos aplica tecnologías similares que los otros refuerzos estructurales tratados en esta web. Donde la fibra de vidrio, carbono y componentes como la cal hidráulica y las resinas, juegan un papel fundamental.
El sistema CRM de refuerzo de muros históricos se compone principalmente de tres elementos:
Malla de fibra de vidrio: Una cuadrícula rígida de fibra de vidrio pultruida. No es una malla «blanda» como las que se podrían utilizar en acabados de pintura, es un elemento que tiene un coportamiento estructural.
Conectores: Piezas que atraviesan el muro para que la malla no sea solo un «parche» superficial, sino que trabaje con todo el espesor de la mampostería. Esta es la pieza clave para que este sistema funcione correctamente, la ausencia del mismo puede provocar graves daños a la estructura.
Mortero de Cal (NHL): Los morteros de cal hidráulica natural son ideales para este tipo de obras de fábrica gracias a su perfecta compatibilidad con el patrimonio. El «pegamento» transpirable que protege la malla y rellena las irregularidades de la piedra.
Proceso de ejecución del sistema CRM de refuerzo de muros históricos
El éxito del sistema CRM de refuerzo de muros históricos, no reside solo en la calidad de la malla de fibra de vidrio (GFRP), sino en su correcta conexión con el muro original. Si no hay conexión, solo tenemos un «traje» que se despega.
Este punto es muy importante, pues muchas patológicas son producidas por la falta de una buena conexión. La ausencia de estas conexiones implican una reducción significada del presupuesto de obra, pero no de una buena ejecución.
Paso A: Preparación del Soporte (El «Desnudo»)
Antes de reforzar, el muro debe estar limpio y sano.
Picado del revestimiento: Se eliminan los morteros antiguos, pinturas o enfoscados degradados hasta dejar la piedra o el ladrillo a la vista.
Limpieza: Se recomienda agua a presión (ajustada para no dañar la piedra) o cepillado manual para eliminar polvo y partes disgregables.
Saneado de juntas: Se vacían las juntas de mortero deterioradas (unos 2-3 cm de profundidad) para que el nuevo mortero de cal tenga donde «agarrar».
Paso B: Perforación para Conectores (El «Cosido»)
Es el momento de preparar la unión mecánica entre las dos caras del muro.
Taladrado: Se realizan perforaciones (diámetro según ficha técnica, normalmente 12-16 mm) con una ligera inclinación hacia abajo.
Densidad: Lo habitual son 4 conectores por m2, dispuestos al tresbolillo (en zigzag).
Limpieza del hueco: Es vital aspirar el polvo del interior del taladro para que la resina o el mortero de anclaje funcionen.
Paso C: Aplicación de la Primera Capa de Mortero (La «Cama»)
Aplicación de la primera capa de mortero de cal
IMPORTANTE: Nunca se pone la malla directamente sobre la piedra seca.
Saturación: Se humedece el muro (sin encharcar) para que la piedra no le «robe» el agua al mortero.
Capa de regularización: Se aplica una primera capa de Mortero de Cal Hidráulica Natural (NHL) de unos 10-15 mm de espesor. Esta capa sirve para nivelar el muro y recibir la malla.
Paso D: Colocación de la Malla de fibra de vidrio (La «Armadura»)
Presentación: Se coloca la malla de fibra de vidrio rígida (GFRP) sobre el mortero fresco.
Solapes: Es fundamental dejar un solape de al menos 10-15 cm (o dos cuadrículas de la malla) entre distintos paños de malla para garantizar la continuidad del refuerzo.
Corte: La malla de Olympus se corta fácilmente con una radial pequeña o cizalla, permitiendo adaptarla a esquinas y huecos de ventanas.
Paso E: Instalación de Conectores (El «Anclaje»)
Inserción: Se introducen los conectores en «L» de fibra de vidrio en los taladros previamente realizados.
Fijación: Se rellenan los taladros con mortero de inyección o resina epoxi.
Atado: La parte corta de la «L» debe quedar abrazando un nudo de la malla. En sistemas de doble cara, estos conectores se «atan» con los del lado opuesto si el espesor del muro lo permite.
Paso F: Capa de Cierre y Acabado (La «Protección»)
Segunda mano: Se aplica una segunda capa de mortero de cal (otros 10-15 mm) cubriendo totalmente la malla y los conectores.
Espesor total: El sistema CRM completo suele tener un espesor final de entre 25 y 40 mm.
Fratasado: Se da el acabado deseado (fino, raspado, etc.) para dejar la superficie lista para pintar con pinturas minerales transpirables (silicatos).
Ventajas del Sistema CRM de refuerzo de muros históricos: ¿Por qué elegir CRM frente al Acero?
Inmunidad Total a la Corrosión: A diferencia del mallazo de acero, la malla de GFRP (Vidrio) es químicamente inerte. En España, muchos muros históricos sufren de humedad por capilaridad. El acero en contacto con esa humedad se oxida, aumenta de volumen y «revienta» el muro (oxidación expansiva). Con el CRM, este riesgo desaparece para siempre.
Compatibilidad Mecánica (Elasticidad): El módulo elástico de la fibra de vidrio y el mortero de cal es mucho más cercano al de la piedra o el ladrillo que el del hormigón armado. El refuerzo y el muro trabajan «al unísono». No se crean puntos de rigidez excesiva que provoquen grietas en los bordes del refuerzo, algo muy común cuando se usa cemento Portland sobre mampostería antigua.
Transpirabilidad y Salud del Edificio: El sistema CRM se aplica con Cales Hidráulicas Naturales (NHL). El muro sigue «respirando». Si usáramos resinas epoxi (FRP) o cementos estancos, atraparíamos la humedad dentro del muro, degradando la piedra original. El CRM mantiene el equilibrio higrotérmico del edificio.
Ligereza Extrema (Baja Inercia): El sistema completo (malla + mortero) es infinitamente más ligero que un trasdosado de hormigón. No sobrecargamos las cimentaciones antiguas, que suelen ser precarias. Estamos reforzando el edificio sin añadirle el peso de «varios elefantes», lo cual es crítico en zonas sísmicas.
Mínimo Espesor e Impacto Estético: Hablamos de un refuerzo de apenas 25-30 mm. Permite mantener las dimensiones originales de las estancias y no altera la lectura arquitectónica de huecos de ventanas o cornisas. Es casi «invisible» una vez acabado.
Aplicaciones del Sistema CRM de refuezo de muros históricos: Casos de Éxito en la Rehabilitación
El sistema CRM de refuerzo de muros históricos no es solo un refuerzo genérico; se aplica de forma estratégica para resolver problemas mecánicos específicos.
1- Refuerzo frente a Esfuerzos Sísmicos (Ductilidad)
En zonas de alta sismicidad (como Granada, Murcia o los Pirineos), los muros de mampostería son peligrosos porque son muy rígidos y frágiles.
Aplicación: El CRM confiere al muro una ductilidad de la que carece. Ante un terremoto, la malla de fibra de vidrio retiene las piedras y permite que el muro se deforme sin colapsar instantáneamente.
2- Estabilización de Muros Abombados (Desplomes)
Cuando un muro de gran altura empieza a «panzear» o abombarse hacia el exterior debido al empuje de la cubierta o a la degradación del núcleo.
Aplicación: Se aplica el sistema en ambas caras (interior y exterior) conectadas entre sí con los conectores. Esto crea un «efecto sándwich» que confina el muro y detiene el movimiento hacia fuera, devolviéndole la verticalidad estructural.
3- Refuerzo de Arcos y Bóvedas
Las bóvedas de ladrillo o piedra suelen sufrir grietas en los riñones o en la clave debido a asentamientos de los apoyos.
Aplicación: El CRM es ideal para el trasdós (la parte superior) de las bóvedas. La malla de fibra de vidrio se adapta perfectamente a la curvatura y, al embeberse en mortero de cal, aumenta la resistencia a tracción de la bóveda sin añadir el peso excesivo que supondría una capa de hormigón.
4 – Cosido de Encuentros y Esquinas (Atado Perimetral)
Muchos edificios históricos fallan porque los muros no están «atados» entre sí; las esquinas se abren.
Aplicación: Se utiliza la malla CRM para «abrazar» las esquinas del edificio, creando una continuidad estructural. Es la forma más efectiva de evitar que los muros se separen ante empujes laterales.
5. Adaptación a Cambios de Uso (Nuevas Cargas)
Cuando un edificio antiguo se rehabilita para ser un hotel, museo u oficina, la normativa (CTE) exige mayores capacidades de carga de las que el muro original puede ofrecer.
Aplicación: El refuerzo CRM de muros históricos permite «actualizar» el muro a las exigencias del siglo XXI sin perder el carácter histórico del soporte.
Problema Estructural
Técnica CRM recomendada
Resultado esperado
Riesgo sísmico alto
Encamisado total por ambas caras.
Edificio dúctil y seguro.
Empuje de cubiertas
Zuncho perimetral con malla + Conectores.
Control del empuje horizontal.
Bóvedas agrietadas
Refuerzo por el trasdós con malla GFRP.
Recuperación de la forma y carga.
Muros de tapial débiles
Refuerzo con malla de gran luz (99x99mm).
Consolidación superficial y estructural.
¿Sabías que… el acero puede ser el peor enemigo de una catedral, mientras que el «vidrio» es su mejor aliado?
Durante décadas, reforzamos los muros antiguos con mallazo de acero y hormigón. Fue un error histórico silencioso. ¿Por qué? Porque el acero, atrapado en un muro que siempre tiene algo de humedad, termina por oxidarse. Al oxidarse, el hierro aumenta hasta 10 veces su volumen, actuando como una cuña interna que «revienta» la piedra desde dentro.
Aquí es donde ocurre el milagro del sistema CRM de refuerzo de muros históricos:
Fuerza de cristal: Aunque la malla es de fibra de vidrio (GFRP), tiene una resistencia a tracción superior a la del acero tradicional.
Inmortalidad química: Al ser «vidrio», no se oxida, no se pudre y no reacciona con las sales (sulfatos) del muro. Es, literalmente, eterno.
El espesor de un libro: Mientras que un refuerzo de acero necesita 8 o 10 cm de hormigón para protegerse, el sistema CRM solo necesita 3 cm. Esto permite que el edificio mantenga su geometría original y no pierda metros cuadrados útiles.
El truco del experto: Un sistema CRM de refuerzo de muros históricos bien ejecutado es como ponerle un «exosqueleto invisible» al edificio. Por fuera, seguimos viendo un muro de piedra tradicional, pero estructuralmente se comporta con la elasticidad y resistencia de un material del siglo XXI.
¿Necesitas asesoramiento técnico para tu proyecto?
En Sofcar te acompañamos desde la fase de cálculo hasta la ejecución en obra. Somos expertos en la implementación de soluciones de refuerzo estructural.
¿Por qué el acero se considera el «peor enemigo» de un muro histórico frente al CRM?
El acero tradicional, al estar en contacto con la humedad habitual de los muros antiguos, termina por oxidarse. Al hacerlo, el hierro aumenta hasta 10 veces su volumen, actuando como una cuña interna que termina por reventar la piedra o el ladrillo desde el interior (oxidación expansiva). En cambio, la malla de fibra de vidrio (GFRP) del sistema CRM es químicamente inerte e inmune a la corrosión, eliminando este riesgo para siempre.
¿Cuántos conectores por metro cuadrado se necesitan y cómo se instalan?
Para garantizar que el refuerzo trabaje de forma solidaria con todo el espesor del muro y no sea un simple «parche» superficial, lo habitual es instalar 4 conectores por m2. Estos deben disponerse al tresbolillo (en zigzag). El proceso implica realizar perforaciones con una ligera inclinación hacia abajo, limpiar el hueco de polvo e insertar los conectores en «L», fijándolos con resina o mortero de inyección.
¿Es el sistema CRM adecuado para edificios en zonas sísmicas?
Sí, es una de sus aplicaciones principales debido a que confiere ductilidad a la mampostería. En zonas de alta sismicidad, los muros tradicionales son peligrosos por ser rígidos y frágiles; ante un terremoto, la malla de fibra de vidrio del sistema CRM retiene las piedras y permite que el muro se deforme de forma controlada sin colapsar instantáneamente.
¿Perderá el muro su capacidad de transpiración tras el refuerzo?
No, siempre que se utilicen los materiales correctos del sistema. El CRM se aplica con Cales Hidráulicas Naturales (NHL), que actúan como un pegamento transpirable. Esto permite que el muro siga «respirando» y mantenga su equilibrio higrotérmico, a diferencia de los cementos estancos o resinas epoxi que atraparían la humedad y degradarían la piedra original.
¿Cuánto espacio útil perderé en el interior al aplicar este sistema?
El impacto es mínimo. El sistema CRM completo tiene un espesor final de tan solo 25 a 40 mm. Esto permite reforzar estructuralmente el edificio manteniendo prácticamente intactas las dimensiones originales de las estancias y sin alterar la lectura arquitectónica de huecos de ventanas o cornisas.
La consolidación de muros históricos por inyección es una técnica fundamental, ya que la gran mayoría de estos muros de mampostería no son bloques sólidos, sino estructuras de varias hojas con núcleos degradados.
Generalemente estos muros de mamposteria se componen de:
Dos hojas exteriores: Piedras o ladrillos más o menos ordenados que vemos por fuera y por dentro.
El núcleo (hoja central): Un relleno de cascotes, piedras pequeñas, tierra y mortero de cal pobre.
Con el paso de los siglos, la humedad y las cargas, el mortero del núcleo se pulveriza y se crean huecos (oquedades). El muro deja de trabajar de forma unida; las hojas exteriores empiezan a «abombarse» porque el núcleo ya no las sujeta.
¿En qué consiste el proceso de ejecución por inyección?
La consolidación de muros históricos por inyección busca inyectar una lechada fluida (un puré de cal muy líquido) que penetre en todos los poros y huecos, devolviendo el monolitismo al muro.
Paso A: Perforación y Limpieza
En este paso de la consolidación, se realiza una cuadrícula de taladros (normalmente 3 a 4 por m2) en las juntas del mortero. Es vital soplar con aire comprimido o aspirar el polvo interno; si hay polvo, la lechada no «pegará» bien en la piedra.
Esto permitirá poder realizar un correcto relleno del elemento estructural, reduciendo las zonas sin macizar.
Paso B: Colocación de Cánulas y Sellado
Se introducen unos tubitos (inyectores) en los huecos. El resto de las juntas del muro se sellan con un mortero de cal para evitar que, al inyectar, el líquido se escape por cualquier grieta de la fachada (lo que llamaríamos «pérdida de carga»).

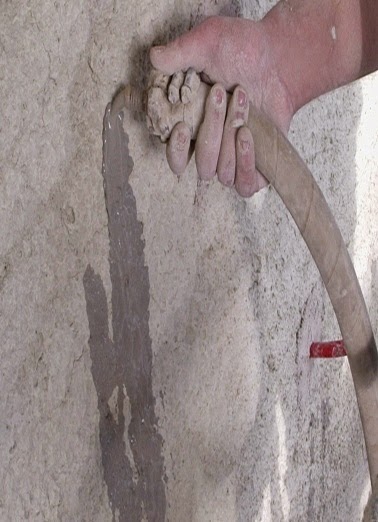

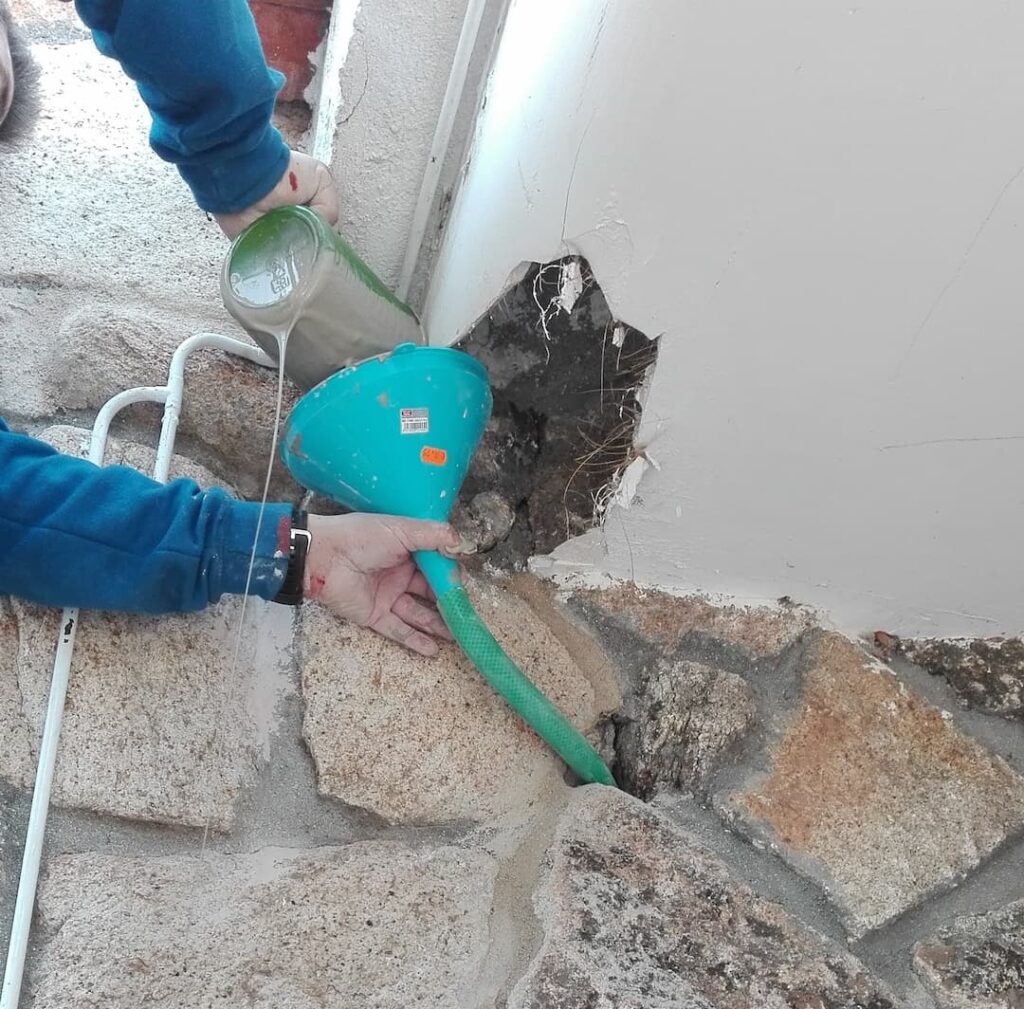

Paso C: Inyección (De abajo hacia arriba)
Este es el punto crítico. Se inyecta la lechada a muy baja presión (menos de 1 bar) o por gravedad, según el caso a intervenir.
Se empieza por la fila de abajo.
Cuando la lechada sale por el inyector de arriba, sabemos que ese tramo está lleno.
Se tapona y se sigue subiendo.
En este proceso de consolidación de muros históricos por inyección se utilizan Lechadas de Cal Hidráulica Natural (NHL). Fabricantes como Kerakoll (Biocalce Iniezione) formulan productos que son fluidos como el agua pero que, al secar, tienen la misma dureza y transpirabilidad que el muro original.
En definitiva, la consolidación de muros históricos por inyección es la fase cero indispensable para cualquier rehabilitación estructural duradera.

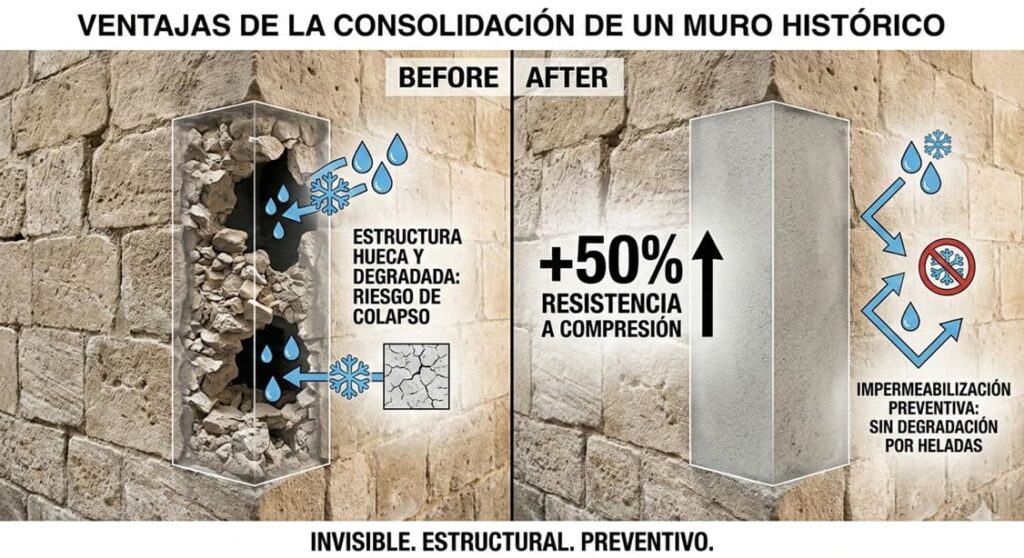

Ventajas de la consolidación de un muro
La consolidación de muros de históricos por inyección con cales hidráulicas NHL, suponen 3 ventajas principales respecto a otros métodos.
Es Invisible: No altera la estética del edificio.
Estructural: Aumenta la resistencia a compresión del muro hasta en un 40-50% al eliminar los huecos.
Preventivo: Evita que el agua se acumule dentro del muro, lo que previene futuras degradaciones por heladas.
Aplicaciones de la Consolidación por Inyección: ¿Cuándo es necesaria?
La inyección de lechadas de cal (como la gama de Biocalce de Kerakoll) no se aplica a ciegas. Sus aplicaciones principales se centran en devolver la salud interna al muro.

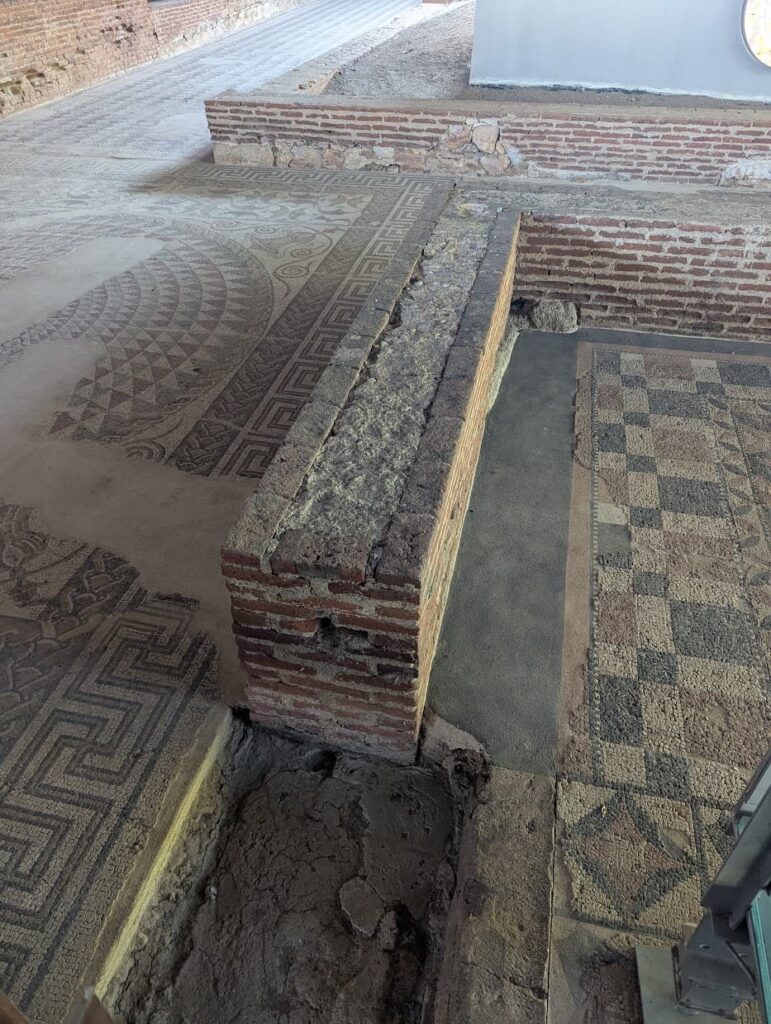

1. Reconstitución del «Muro de Tres Hojas»
Es la aplicación reina en España. Cuando las hojas exteriores de un muro de piedra se separan del núcleo de cascotes y tierra, el muro pierde su capacidad de carga. La inyección rellena esos vacíos, convirtiendo tres capas sueltas en un solo bloque sólido y monolítico.
2. Mejora de la Resistencia a Compresión
En edificios donde se va a cambiar el uso (por ejemplo, convertir un antiguo granero en una vivienda de varias plantas), los muros originales pueden no soportar las nuevas cargas. La inyección elimina el aire interno, permitiendo que la carga se distribuya por toda la sección del muro, aumentando su resistencia hasta en un 50%.
3. Fase Previa a Refuerzos con CRM o FRCM
Nunca se debe aplicar un refuerzo estructural CRM o FRCM u otro tipo sobre un muro hueco. La inyección asegura que el soporte sea firme para que, al instalar los conectores, estos tengan un material sólido donde anclarse y no «bailen» en el vacío.
4. Estabilización de Cimentaciones de Mampostería
Muchos edificios históricos tienen cimientos de piedra que están en contacto directo con el terreno y la humedad. La inyección en la base del muro consolida los arranques, evitando que los lavados de finos por filtraciones de agua acaben descalzando el edificio.
5. Sellado de Vías de Agua e Interrupción de la Degradación
En puentes de piedra o muros de contención, el agua que circula por el interior del muro arrastra el mortero original (erosión interna). Inyectar lechadas de cal hidráulica detiene este proceso, sella las vías preferentes de agua y evita el colapso por «vaciado» del núcleo.
¿Sabías que un muro histórico puede llegar a «beber» cientos de litros de líquido sin engordar ni un milímetro?
Parece magia, pero es ingeniería de consolidación. Muchos muros de castillos o iglesias en España, que por fuera parecen bloques de piedra indestructibles, son en realidad «cajas de aire» por dentro. Con el paso de los siglos, el mortero interno se pulveriza, dejando hasta un 30% o 40% de huecos vacíos en el núcleo del muro.
Al realizar la consolidación por inyección, el muro «bebe» lechada de cal hasta rellenar esos pulmones vacíos. Lo más curioso es que, tras la intervención, el muro no cambia su aspecto exterior, pero su peso puede aumentar considerablemente y su resistencia a compresión se dispara.
FAQ consolidación de muros históricos por inyección
¿Por qué no se puede inyectar cemento convencional en un muro de piedra?
Es el error más grave y común. El cemento Portland es demasiado rígido y, lo que es peor, contiene sales (sulfatos) que, al reaccionar con la humedad, provocan eflorescencias que degradan la piedra original desde dentro. Además, el cemento es impermeable, lo que impide que el muro «respire». Por ello, siempre utilizamos Cales Hidráulicas Naturales (NHL), que son químicamente compatibles, transpirables y elásticas.
¿Existe riesgo de que el muro «explote» o se derrumbe durante la inyección?
Sí, si no se hace correctamente. Al introducir un líquido en un muro hueco, estamos generando una presión interna. Por eso, la regla de oro en restauración es inyectar a baja presión (siempre por debajo de 1 bar). Una presión excesiva podría separar las hojas del muro o hacer saltar los mampuestos. Además, es vital sellar previamente todas las grietas exteriores para evitar fugas descontroladas de material.
¿Cómo puedo saber si la lechada ha rellenado realmente todos los huecos internos?
El proceso se controla mediante un sistema de testigos o cánulas. Se colocan inyectores en cuadrícula y se empieza a inyectar desde los niveles inferiores. Cuando la lechada de cal empieza a asomar por los inyectores del nivel superior, tenemos la confirmación visual de que ese tramo del núcleo está saturado. En obras de alta precisión, se pueden realizar ensayos de ultrasonidos antes y después para verificar la densidad del muro.
¿La inyección cambia el aspecto exterior de la fachada?
Rotundamente no. Es una técnica de «cirugía interna». Una vez que la lechada ha fraguado, se retiran las cánulas de inyección y se tapan los pequeños orificios con un mortero de restauración de la misma textura y color que la piedra o la llaga original. Para el ojo humano, el muro es idéntico al original, pero estructuralmente es mucho más pesado y resistente.
¿Es suficiente con inyectar el muro o necesito poner también una malla de refuerzo?
Depende del diagnóstico. La inyección recupera el monolitismo (hace que el muro trabaje como una sola pieza) y mejora la resistencia a compresión. Sin embargo, si el muro tiene problemas de empujes laterales o riesgos sísmicos, la inyección debe combinarse con un sistema de refuerzo superficial como el CRM (Malla de GFRP de Olympus). La inyección es la base sólida necesaria para que cualquier refuerzo posterior funcione correctamente.
Guía Técnica: Refuerzo y Consolidación de Muros de Mampostería Histórica
La rehabilitación de muros de piedra, ladrillo o tapial en España requiere un equilibrio entre la seguridad estructural y la conservación del patrimonio. Desde Sofcar ofrecemos esta guía que analiza las tecnologías actuales que permiten devolver la estabilidad a un edificio sin comprometer su integridad histórica.
¿Qué es el Refuerzo de Muros Históricos?
El refuerzo estructural de muros históricos es el conjunto de intervenciones destinadas a mejorar la capacidad portante, la ductilidad y la integridad de un muro que presenta patologías (grietas, abombamientos, disgregación) o que debe adaptarse a nuevas cargas (normativa sísmica o cambios de uso).
El Concepto de Compatibilidad
En patrimonio, no todo vale. Los materiales deben cumplir tres principios:
Compatibilidad Química: Evitar el cemento Portland (aporta sales y es demasiado rígido).
Transpirabilidad: Permitir el paso del vapor de agua para evitar humedades por condensación.
Reversibilidad: Que la intervención pueda ser retirada o mejorada en el futuro sin destruir el soporte original.
¿Sabías que… el refuerzo de muros históricos es en realidad una «cirugía de ADN estructural»?
A diferencia de una obra nueva, donde el hormigón lo aguanta todo, reforzar un muro de mampostería antiguo es como realizar un trasplante en un organismo vivo. No se trata solo de que el muro «no se caiga», sino de entender cómo ha «respirado» y se ha movido durante siglos.
Hay tres claves que definen esta disciplina:
El peligro del «Muro Rígido»
Muchos creen que aplicar una capa de hormigón proyectado es la mejor solución. Error. El hormigón es hasta 10 veces más rígido que un muro de cal y piedra. Al no deformarse de la misma manera, el refuerzo acaba despegándose o, peor aún, triturando la piedra original por falta de elasticidad. El uso de sistemas como el CRM de Olympus busca que el refuerzo y el muro «bailen» al mismo ritmo.
El «Efecto Caja»: El secreto de la supervivencia
Un edificio histórico no suele colapsar porque sus muros sean débiles, sino porque se separan en las esquinas. El refuerzo moderno no solo fortalece la cara del muro, sino que busca el «atado» perimetral. Si los muros están conectados entre sí y con los forjados, el edificio se convierte en una caja rígida capaz de resistir incluso terremotos moderados.
El enemigo invisible: Las sales
Si usas materiales incompatibles (como el cemento Portland), las sales químicas viajan por el muro y cristalizan detrás del refuerzo. Esto genera una presión interna que termina por «reventar» la cara exterior del muro (exfoliación). Por eso, los expertos en rehabilitación extructural como Sofcar, hoy solo prescribimos Cales Hidráulicas Naturales (NHL) y fibras sintéticas como el GFRPo el FRCM, que son totalmente inertes.
4 Tipologías efectivas de Sistemas de Refuerzo de muros históricos
Los sistemas de refuerzo de muros los podemos dividir en cuatro grandes bloques tecnológicos:
1. Consolidación por Inyección (El Núcleo)
La gran mayoría de los muros de mampostería no son bloques sólidos. Se componen de:
Dos hojas exteriores: Piedras o ladrillos más o menos ordenados que vemos por fuera y por dentro.
El núcleo (hoja central): Un relleno de cascotes, piedras pequeñas, tierra y mortero de cal pobre.
Con el paso de los siglos, la humedad y las cargas, el mortero del núcleo se pulveriza y se crean huecos (oquedades). El muro deja de trabajar de forma unida; las hojas exteriores empiezan a «abombarse» porque el núcleo ya no las sujeta.
¿En qué consiste el proceso de ejecución por inyección?
La consolidación busca inyectar una lechada fluida (un puré de cal muy líquido) que penetre en todos los poros y huecos, devolviendo el monolitismo al muro
Paso A: Perforación y Limpieza
Se realiza una cuadrícula de taladros (normalmente 3 a 4 por m2) en las juntas del mortero. Es vital soplar con aire comprimido o aspirar el polvo interno; si hay polvo, la lechada no «pegará» bien en la piedra.
Paso B: Colocación de Cánulas y Sellado
Se introducen unos tubitos (inyectores) en los huecos. El resto de las juntas del muro se sellan con un mortero de cal para evitar que, al inyectar, el líquido se escape por cualquier grieta de la fachada (lo que llamaríamos «pérdida de carga»).
Paso C: Inyección (De abajo hacia arriba)
Este es el punto crítico. Se inyecta la lechada a muy baja presión (menos de 1 bar).
Se empieza por la fila de abajo.
Cuando la lechada sale por el inyector de arriba, sabemos que ese tramo está lleno.
Se tapona y se sigue subiendo.
Se utilizan Lechadas de Cal Hidráulica Natural (NHL). Fabricantes como Kerakoll (Biocalce Iniezione) formulan productos que son fluidos como el agua pero que, al secar, tienen la misma dureza y transpirabilidad que el muro original.
Ventajas de la consolidación de un muro
Es Invisible: No altera la estética del edificio.
Estructural: Aumenta la resistencia a compresión del muro hasta en un 40-50% al eliminar los huecos.
Preventivo: Evita que el agua se acumule dentro del muro, lo que previene futuras degradaciones por heladas.
La inyección suele ser el paso previo antes de aplicar sistemas de refuerzos con mallas y anclajes.
Aplicaciones de la Consolidación por Inyección: ¿Cuándo es necesaria?
La inyección de lechadas de cal (como la gama de Biocalce de Kerakoll) no se aplica a ciegas. Sus aplicaciones principales se centran en devolver la salud interna al muro.
1. Reconstitución del «Muro de Tres Hojas»
Es la aplicación reina en España. Cuando las hojas exteriores de un muro de piedra se separan del núcleo de cascotes y tierra, el muro pierde su capacidad de carga. La inyección rellena esos vacíos, convirtiendo tres capas sueltas en un solo bloque sólido y monolítico.
2. Mejora de la Resistencia a Compresión
En edificios donde se va a cambiar el uso (por ejemplo, convertir un antiguo granero en una vivienda de varias plantas), los muros originales pueden no soportar las nuevas cargas. La inyección elimina el aire interno, permitiendo que la carga se distribuya por toda la sección del muro, aumentando su resistencia hasta en un 50%.
3. Fase Previa a Refuerzos con CRM o FRCM
Nunca se debe aplicar un refuerzo superficial sobre un muro hueco. La inyección asegura que el soporte sea firme para que, al instalar los conectores, estos tengan un material sólido donde anclarse y no «bailen» en el vacío.
4. Estabilización de Cimentaciones de Mampostería
Muchos edificios históricos tienen cimientos de piedra que están en contacto directo con el terreno y la humedad. La inyección en la base del muro consolida los arranques, evitando que los lavados de finos por filtraciones de agua acaben descalzando el edificio.
5. Sellado de Vías de Agua e Interrupción de la Degradación
En puentes de piedra o muros de contención, el agua que circula por el interior del muro arrastra el mortero original (erosión interna). Inyectar lechadas de cal hidráulica detiene este proceso, sella las vías preferentes de agua y evita el colapso por «vaciado» del núcleo.
¿Sabías que un muro histórico puede llegar a «beber» cientos de litros de líquido sin engordar ni un milímetro?
Parece magia, pero es ingeniería de consolidación. Muchos muros de castillos o iglesias en España, que por fuera parecen bloques de piedra indestructibles, son en realidad «cajas de aire» por dentro. Con el paso de los siglos, el mortero interno se pulveriza, dejando hasta un 30% o 40% de huecos vacíos en el núcleo del muro.
Al realizar la consolidación por inyección, el muro «bebe» lechada de cal hasta rellenar esos pulmones vacíos. Lo más curioso es que, tras la intervención, el muro no cambia su aspecto exterior, pero su peso puede aumentar considerablemente y su resistencia a compresión se dispara.
2. Sistema CRM (Composite Reinforced Mortar) – El «Exoesqueleto» de los Muros Históricos
Sistema CRM de Kerakoll
El sistema CRM (Mortero Reforzado con Compuestos) consiste en la aplicación de una malla de fibra de vidrio (GFRP) de alta rigidez, fijada al muro mediante conectores y embebida en una capa delgada de mortero de cal. Es la alternativa técnica definitiva al antiguo enfoscado con mallazo de acero.
Componentes del Sistema CRM
Malla de fibra de vidrio: Una cuadrícula rígida de fibra de vidrio pultruida. No es una malla «blanda» de pintor; es un elemento estructural.
Conectores: Piezas que atraviesan el muro para que la malla no sea solo un «parche» superficial, sino que trabaje con todo el espesor de la mampostería.
Mortero de Cal (NHL): El «pegamento» transpirable que protege la malla y rellena las irregularidades de la piedra.
¿En qué consiste el proceso de ejecución del sistema CRM?
El éxito del sistema CRM no reside solo en la calidad de la malla de fibra de vidrio (GFRP), sino en su correcta conexión con el muro original. Si no hay conexión, solo tenemos un «traje» que se despega.
Paso A: Preparación del Soporte (El «Desnudo»)
Antes de reforzar, el muro debe estar limpio y sano.
Picado del revestimiento: Se eliminan los morteros antiguos, pinturas o enfoscados degradados hasta dejar la piedra o el ladrillo a la vista.
Limpieza: Se recomienda agua a presión (ajustada para no dañar la piedra) o cepillado manual para eliminar polvo y partes disgregables.
Saneado de juntas: Se vacían las juntas de mortero deterioradas (unos 2-3 cm de profundidad) para que el nuevo mortero de cal tenga donde «agarrar».
Paso B: Perforación para Conectores (El «Cosido»)
Es el momento de preparar la unión mecánica entre las dos caras del muro.
Taladrado: Se realizan perforaciones (diámetro según ficha técnica, normalmente 12-16 mm) con una ligera inclinación hacia abajo.
Densidad: Lo habitual son 4 conectores por m2, dispuestos al tresbolillo (en zigzag).
Limpieza del hueco: Es vital aspirar el polvo del interior del taladro para que la resina o el mortero de anclaje funcionen.
Paso C: Aplicación de la Primera Capa de Mortero (La «Cama»)
Aplicación de la primera capa de mortero de cal
Nunca se pone la malla directamente sobre la piedra seca.
Saturación: Se humedece el muro (sin encharcar) para que la piedra no le «robe» el agua al mortero.
Capa de regularización: Se aplica una primera capa de Mortero de Cal Hidráulica Natural (NHL) de unos 10-15 mm de espesor. Esta capa sirve para nivelar el muro y recibir la malla.
Paso D: Colocación de la Malla de fibra de vidrio (La «Armadura»)
Presentación: Se coloca la malla de fibra de vidrio rígida (GFRP) sobre el mortero fresco.
Solapes: Es fundamental dejar un solape de al menos 10-15 cm (o dos cuadrículas de la malla) entre distintos paños de malla para garantizar la continuidad del refuerzo.
Corte: La malla de Olympus se corta fácilmente con una radial pequeña o cizalla, permitiendo adaptarla a esquinas y huecos de ventanas.
Paso E: Instalación de Conectores (El «Anclaje»)
Inserción: Se introducen los conectores en «L» de fibra de vidrio en los taladros previamente realizados.
Fijación: Se rellenan los taladros con mortero de inyección o resina epoxi.
Atado: La parte corta de la «L» debe quedar abrazando un nudo de la malla. En sistemas de doble cara, estos conectores se «atan» con los del lado opuesto si el espesor del muro lo permite.
Paso F: Capa de Cierre y Acabado (La «Protección»)
Segunda mano: Se aplica una segunda capa de mortero de cal (otros 10-15 mm) cubriendo totalmente la malla y los conectores.
Espesor total: El sistema CRM completo suele tener un espesor final de entre 25 y 40 mm.
Fratasado: Se da el acabado deseado (fino, raspado, etc.) para dejar la superficie lista para pintar con pinturas minerales transpirables (silicatos).
Ventajas del Sistema CRM: La Inteligencia Aplicada al Patrimonio
Inmunidad Total a la Corrosión: A diferencia del mallazo de acero, la malla de GFRP (Vidrio) es químicamente inerte. En España, muchos muros históricos sufren de humedad por capilaridad. El acero en contacto con esa humedad se oxida, aumenta de volumen y «revienta» el muro (oxidación expansiva). Con el CRM, este riesgo desaparece para siempre.
Compatibilidad Mecánica (Elasticidad): El módulo elástico de la fibra de vidrio y el mortero de cal es mucho más cercano al de la piedra o el ladrillo que el del hormigón armado. El refuerzo y el muro trabajan «al unísono». No se crean puntos de rigidez excesiva que provoquen grietas en los bordes del refuerzo, algo muy común cuando se usa cemento Portland sobre mampostería antigua.
Transpirabilidad y Salud del Edificio: El sistema CRM se aplica con Cales Hidráulicas Naturales (NHL). El muro sigue «respirando». Si usáramos resinas epoxi (FRP) o cementos estancos, atraparíamos la humedad dentro del muro, degradando la piedra original. El CRM mantiene el equilibrio higrotérmico del edificio.
Ligereza Extrema (Baja Inercia): El sistema completo (malla + mortero) es infinitamente más ligero que un trasdosado de hormigón. No sobrecargamos las cimentaciones antiguas, que suelen ser precarias. Estamos reforzando el edificio sin añadirle el peso de «varios elefantes», lo cual es crítico en zonas sísmicas.
Mínimo Espesor e Impacto Estético: Hablamos de un refuerzo de apenas 25-30 mm. Permite mantener las dimensiones originales de las estancias y no altera la lectura arquitectónica de huecos de ventanas o cornisas. Es casi «invisible» una vez acabado.
Aplicaciones del Sistema CRM: Casos de Éxito en la Rehabilitación
El sistema CRM no es solo un refuerzo genérico; se aplica de forma estratégica para resolver problemas mecánicos específicos.
1- Refuerzo frente a Esfuerzos Sísmicos (Ductilidad)
En zonas de alta sismicidad (como Granada, Murcia o los Pirineos), los muros de mampostería son peligrosos porque son muy rígidos y frágiles.
Aplicación: El CRM confiere al muro una ductilidad de la que carece. Ante un terremoto, la malla de fibra de vidrio retiene las piedras y permite que el muro se deforme sin colapsar instantáneamente.
2- Estabilización de Muros Abombados (Desplomes)
Cuando un muro de gran altura empieza a «panzear» o abombarse hacia el exterior debido al empuje de la cubierta o a la degradación del núcleo.
Aplicación: Se aplica el sistema en ambas caras (interior y exterior) conectadas entre sí con los conectores. Esto crea un «efecto sándwich» que confina el muro y detiene el movimiento hacia fuera, devolviéndole la verticalidad estructural.
3- Refuerzo de Arcos y Bóvedas
Las bóvedas de ladrillo o piedra suelen sufrir grietas en los riñones o en la clave debido a asentamientos de los apoyos.
Aplicación: El CRM es ideal para el trasdós (la parte superior) de las bóvedas. La malla de fibra de vidrio se adapta perfectamente a la curvatura y, al embeberse en mortero de cal, aumenta la resistencia a tracción de la bóveda sin añadir el peso excesivo que supondría una capa de hormigón.
4 – Cosido de Encuentros y Esquinas (Atado Perimetral)
Muchos edificios históricos fallan porque los muros no están «atados» entre sí; las esquinas se abren.
Aplicación: Se utiliza la malla CRM para «abrazar» las esquinas del edificio, creando una continuidad estructural. Es la forma más efectiva de evitar que los muros se separen ante empujes laterales.
5. Adaptación a Cambios de Uso (Nuevas Cargas)
Cuando un edificio antiguo se rehabilita para ser un hotel, museo u oficina, la normativa (CTE) exige mayores capacidades de carga de las que el muro original puede ofrecer.
Aplicación: El refuerzo CRM permite «actualizar» el muro a las exigencias del siglo XXI sin perder el carácter histórico del soporte.
Problema Estructural
Técnica CRM recomendada
Resultado esperado
Riesgo sísmico alto
Encamisado total por ambas caras.
Edificio dúctil y seguro.
Empuje de cubiertas
Zuncho perimetral con malla + Conectores.
Control del empuje horizontal.
Bóvedas agrietadas
Refuerzo por el trasdós con malla GFRP.
Recuperación de la forma y carga.
Muros de tapial débiles
Refuerzo con malla de gran luz (99x99mm).
Consolidación superficial y estructural.
¿Sabías que… el acero puede ser el peor enemigo de una catedral, mientras que el «vidrio» es su mejor aliado?
Durante décadas, reforzamos los muros antiguos con mallazo de acero y hormigón. Fue un error histórico silencioso. ¿Por qué? Porque el acero, atrapado en un muro que siempre tiene algo de humedad, termina por oxidarse. Al oxidarse, el hierro aumenta hasta 10 veces su volumen, actuando como una cuña interna que «revienta» la piedra desde dentro.
Aquí es donde ocurre el milagro del sistema CRM:
Fuerza de cristal: Aunque la malla es de fibra de vidrio (GFRP), tiene una resistencia a tracción superior a la del acero tradicional.
Inmortalidad química: Al ser «vidrio», no se oxida, no se pudre y no reacciona con las sales (sulfatos) del muro. Es, literalmente, eterno.
El espesor de un libro: Mientras que un refuerzo de acero necesita 8 o 10 cm de hormigón para protegerse, el sistema CRM solo necesita 3 cm. Esto permite que el edificio mantenga su geometría original y no pierda metros cuadrados útiles.
El truco del experto: Un sistema CRM bien ejecutado es como ponerle un «exosqueleto invisible» al edificio. Por fuera, seguimos viendo un muro de piedra tradicional, pero estructuralmente se comporta con la elasticidad y resistencia de un material del siglo XXI.
3. Sistema FRCM (Fiber Reinforced Cementitious Matrix)
El FRCM es un material compuesto que combina tejidos de fibras de alta resistencia (carbono, basalto, aramida o vidrio AR) con una matriz de mortero inorgánico (generalmente cal hidráulica NHL). A diferencia del antiguo FRP (que usaba resinas epoxis plásticas), el FRCM es totalmente compatible con la mampostería histórica.
Los Componentes del Sistema
Tejido Técnico (Malla Flexible): Son mallas textiles de gramaje preciso. Destacan las de Carbono (máxima rigidez) o Basalto (gran equilibrio resistencia/precio).
Matriz Inorgánica (Mortero): Un mortero técnico de cal de grano muy fino y alta adherencia. No actúa solo como recubrimiento, sino que transfiere las tensiones del muro a la fibra.
¿En qué consiste el proceso de ejecución del sistema FRCM?
El proceso de aplicación del FRCM es más delicado que el del CRM, ya que trabajamos con espesores milimétricos (apenas 5 a 15 mm de espesor total).
Paso A: Preparación Quirúrgica
Limpieza extrema: El soporte debe estar libre de cualquier resto de polvo, grasa o pintura. Se suele usar chorro de arena o agua a alta presión.
Regularización: Si el muro de piedra es muy irregular, se debe aplicar primero una capa de mortero de cal para nivelar, ya que el tejido FRCM no trabaja bien sobre aristas vivas o huecos.
Paso B: Primera Capa de Matriz
Se aplica una fina capa de mortero técnico (unos 4-6 mm) con llana dentada sobre el muro previamente humedecido.
Paso C: Imprimación y Colocación del Tejido
Se extiende el tejido sobre el mortero fresco.
Presión: Se presiona con un rodillo o llana para que el mortero pase a través de los huecos de la malla (impregnación). Es vital que no queden bolsas de aire.
Paso D: Capa de Cierre
Se aplica una segunda capa de mortero (otros 4-6 mm) «fresco sobre fresco». La malla queda totalmente «embebida» en el sándwich de mortero.
Ventajas del Sistema FRCM frente a otros métodos
Característica
Sistema FRCM (Tejido + Cal)
Sistema FRP (Tejido + Resina Epoxi)
Transpirabilidad
Alta (Deja pasar el vapor de agua)
Nula (Crea una barrera plástica)
Resistencia al Fuego
Excelente (Incombustible)
Baja (La resina se degrada a 60-80°C)
Espesor
10 mm (Mínimo impacto)
2-3 mm (Ultrafino)
Aplicación
Soporte húmedo (Ideal en obra)
Soporte totalmente seco (Difícil en muros antiguos)
¿Sabías que… el FRCM es como un «Tatuaje Estructural» para el edificio?
A diferencia de los refuerzos tradicionales que «abultan» la fachada, un refuerzo de FRCM de Carbono es tan fino que, una vez pintado con silicatos, es absolutamente indetectable al ojo humano.
Pero lo más impresionante es su relación fuerza-peso:
Un tejido de carbono de apenas 1 mm de espesor puede tener una resistencia a tracción superior a la de una placa de acero de 1 cm. Estamos hablando de que, con el espesor de una moneda, podemos evitar que un muro de una iglesia se abra por la mitad ante un empuje lateral de la cubierta.
Es la solución preferida en museos y edificios donde la estética original no puede alterarse ni un milímetro, pero donde la seguridad estructural es innegociable.
4. Conectores y Cosidos Mecánicos: La Unión Interna del Muro
Esta técnica consiste en la introducción de elementos lineales de alta resistencia (barras o cuerdas) de forma transversal o longitudinal al muro, para «coser» grietas o solidarizar las distintas hojas de una mampostería.
Los Componentes (El «Kit de Sutura»)
Barras de GFRP : Barras corrugadas de fibra de vidrio. Son el sustituto moderno de las barras de acero.
Conectores en L y T : Piezas preformadas para anclar las mallas exteriores al núcleo del muro.
Cuerdas de Fibra: Cordones de carbono o vidrio que se «despeluchan» en los extremos para crear anclajes en abanico.
Barras Helicoidales (Acero Inoxidable): Ideales para cosidos en seco de grietas en ladrillo o piedra blanda.
¿En qué consiste el proceso de ejecución del «Cosido» Técnico?
Un cosido mal ejecutado puede ser inútil. El secreto está en la transferencia de cargas entre la barra y el muro.
Paso A: Localización y Perforación
El ángulo es clave: No se perfora recto. Los cosidos de grietas se hacen en ángulo (normalmente 45°) para atravesar la fisura y anclarse en zona «sana» a ambos lados.
Diámetro: El taladro suele ser entre 4 y 6 mm mayor que el diámetro de la barra para permitir que el mortero de inyección la envuelva completamente.
Paso B: Limpieza Quirúrgica
Es el paso que más se descuida. Si queda polvo dentro del taladro, la resina o el mortero no pegarán. Se debe usar aire comprimido y escobillón.
Paso C: Inyección del Adhesivo
Se rellena el fondo del taladro con resina epoxi o mortero de cal de alta fluidez.
Si el muro tiene muchos huecos, se usan conectores con «calcetín» (malla textil) para que el mortero no se pierda por las oquedades.
Paso D: Inserción de la Barra
Se introduce la barra (Oly Rod o helicoidal) girándola ligeramente para asegurar que el adhesivo la cubra por completo.
En el caso de los conectores para mallas CRM, el extremo queda visto para «abrazar» la malla exterior.
Materiales: Conectores en L de GFRP (Olympus Oly Connect) o barras helicoidales de acero inoxidable (Helifix).
Ventajas: ¿Por qué coser en lugar de demoler?
Máxima Discreción: Una vez terminado, solo se ve un punto de mortero del tamaño de una moneda. Es ideal para fachadas de piedra vista.
Control de Desplomes: Permite «frenar» el abombamiento de una hoja exterior sin necesidad de desmontarla.
Compatibilidad Térmica: Al usar conectores de GFRP de Olympus, el conector se dilata y contrae de forma similar a la piedra, evitando tensiones internas que el acero sí provoca.
Diatonismo Artificial: En muros que carecen de «diatoni» (piedras largas que atraviesan todo el muro), estos conectores crean esos puentes de unión que faltaron en la construcción original.
¿Sabías que… un conector de fibra de vidrio puede salvar un muro de 800 años sin que nadie note que estuviste allí?
Antiguamente, para arreglar un muro que se abría, se utilizaban grandes «llaves» de hierro o tirantes externos con placas de acero (las famosas «S» o cruces que se ven en los pueblos). Aunque románticas, esas placas concentran mucha tensión en un solo punto y terminan oxidándose.
Hoy, gracias a la tecnología, realizamos lo que llamamos «Diatonismo Artificial Invisible». Introducimos barras de fibra de vidrio que son más resistentes que el acero pero totalmente inmunes a la humedad.
El dato técnico: Una barra de GFRP de 12 mm de diámetro puede soportar una fuerza de tracción equivalente a levantar un coche pequeño, pero pesa menos que un lápiz. Al distribuirlas por el muro (unos 4 por m2), convertimos un muro de piedras sueltas en un bloque monolítico indestructible, respetando al 100% la estética histórica.
Análisis de Costos (Estimación para España)
Nota: Los precios son orientativos por m2 de intervención, incluyendo materiales técnicos y mano de obra especializada.
Inyección de lechada de cal: 40€ – 70€ / m2 (dependiendo del grado de oquedad).
Refuerzo FRCM (Carbono/Basalto): 120€ – 180€ / m2 (debido al alto coste de la fibra).
Cosido de grietas con barras helicoidales: 25€ – 45€ / metro lineal.
Conclusión
La intervención en muros históricos ha dejado de ser una cuestión de «fuerza bruta» (hormigón) para ser una cuestión de inteligencia de materiales. El uso de sistemas combinados —inyección para consolidar y CRM/GFRP para reforzar— garantiza una vida útil de más de 50 años sin las patologías asociadas a la oxidación del acero.
¿Necesitas asesoramiento técnico para tu proyecto?
En Sofcar te acompañamos desde la fase de cálculo hasta la ejecución en obra. Somos expertos en la implementación de soluciones de refuerzo estructural.
FAQ
1- ¿Por qué no puedo usar mallazo de acero y cemento Portland si es mucho más barato?
Porque a largo plazo sale mucho más caro. El cemento Portland es rígido y contiene sales (sulfatos) que, con la humedad, cristalizan y destruyen la piedra original (eflorescencias). Además, el acero atrapado en un muro antiguo termina oxidándose; al aumentar de volumen, actúa como una cuña que «revienta» el muro desde dentro. Los sistemas de mallas y fibras de vidrio y las Cales Naturales (NHL) son químicamente compatibles y no se oxidan, garantizando que no habrá que reparar el muro de nuevo en 10 años.
2- ¿Cuál es la diferencia real entre CRM y FRCM? ¿Cuál debo elegir?
La diferencia principal es el espesor y la rigidez. CRM (Composite Reinforced Mortar): Usa mallas rígidas de fibra de vidrio y espesores de mortero de 3 cm. Es ideal para consolidación general, muros muy degradados o cuando buscamos el «efecto caja». FRCM (Fiber Reinforced Cementitious Matrix): Usa tejidos flexibles de carbono o basalto y espesores de apenas 1 cm. Es una «segunda piel» de alta resistencia técnica, ideal cuando no podemos permitirnos engrosar el muro o cuando necesitamos una resistencia extrema a tracción en puntos críticos.
3 – Mi muro tiene mucha humedad por capilaridad, ¿se despegará el refuerzo?
No, siempre que uses el sistema adecuado. A diferencia de las resinas epoxi (FRP), que crean una barrera de vapor y se despegan con la presión del agua, los sistemas CRM y FRCM de Olympus se aplican con morteros de cal transpirables. Esto permite que el muro siga «respirando», permitiendo la evaporación del agua sin que el refuerzo pierda adherencia. De hecho, la fibra de vidrio es el material ideal para ambientes húmedos y salinos.
4 – ¿Se va a notar el refuerzo en mi fachada de piedra vista?
Depende de laSi usamos inyecciones y cosidos mecánicos, la intervención es invisible; solo se verán pequeños puntos de mortero del tamaño de una moneda. Si usamos CRM o FRCM, el muro quedará revestido con un mortero de cal. Sin embargo, este mortero puede pigmentarse o acabarse con texturas tradicionales para que se integre perfectamente en el entorno histórico, cumpliendo con las exigencias de las comisiones de Patrimonio. técnica.
5- ¿Son estos sistemas «reversibles» como exige la normativa de Patrimonio?
Sí. Al utilizar morteros de cal hidráulica natural (NHL) en lugar de resinas químicas o cementos estructurales, la intervención se considera reversible. En el futuro, un restaurador podría retirar mecánicamente el mortero y la malla sin destruir la piedra original. Esto es fundamental para cumplir con la Ley de Patrimonio Histórico Español, que penaliza las intervenciones agresivas o irreversibles.
En el ámbito del hormigón armado, la tecnología ha evolucionado desde los pesados recrecidos metálicos hacia soluciones de alta precisión que no alteran la geometría del edificio.
Principalente nos encontramos con dos sistemas de refuerzo de estructuras de hormigón: Los refuerzos con fibra de carbono (laminados y textiles) y los sistemas con mallas de acero inoxidable.
También existen sistemas para la reconstrucción volumétrica o recuperación de la sección, conocidas como «protesis», donde se emplean los tratamientos de pasivado de armaduras, los morteros técnicos y resinas estructurales.
Refuerzos de Estructuras de Madera: guia profesional
Existen diversas metodologías para realizar refuerzos de estructuras de madera. Según nuestra experiencia técnica, clasificamos las intervenciones más empleadas en dos tipologías según el elemento a tratar:
– Sistemas de refuerzo de forjados y de refuerzos de vigas ( Sistema Beta).
Ambas soluciones son eficaces mediante el empleo de materiales de alta tecnología como la fibra de vidrio, fibra de carbono y resinas epoxídicas, esto permite garantizar la seguridad estructural. Previo calculo técnico de cada situación en particular. No hay que olvidar que cada situación en concreto necesita de un estudio detallado del mismo.
Esquema de elección – ¿Qué elemento necesita reforzar?
1- Sistemas de Refuerzos de Forjados de madera
Este sistema de refuerzo de forjados de madera busca mejorar la rigidez y la capacidadde carga del conjunto, solucionando problemas de flechas excesivas o incrementos de uso en edificios antiguos.
En los sistemas actuales: empleo de morteros técnicos y mallas de fibra de vidrio, pueden lograr con un bajo espesor a partir de 1,5cm, logrando un refuerzo eficiente y una reducción del peso considerable de esta intervención (entorno a un 40% menos que los sistemas tradicionales).
Además estos sistemas cumplen con la normativa vigente actual, dando un nivel de garantia muy alto tanto para arquitectos e ingenieros que lo quieran implementar en sus proyectos.
De cara a la seguridad al ser sistemas ligeros, reducen riesgos de accidentes laborales durante su puesta en obra.
¿Necesitas asesoramiento técnico para tu proyecto?
En Sofcar te acompañamos desde la fase de cálculo hasta la ejecución en obra. Somos expertos en la implementación de soluciones de refuerzo estructural.
La rehabilitación estructural ha evolucionado en nuestros dias, y ha dejado de depender de las pesadas chapas de acero. Dentro de los sistemas de refuerzos estructurales, tenemos el refuerzo con fibra de carbono. Es una solución lider bajo el nuevo Código Estructural (RD 470/2021) abre la puerta a soluciones más inteligentes.
Desde Sofcar, hemos creado esta guia de de sistemasFRP (Polímeros Reforzados con Fibra), una tecnología que permite devolver la seguridad a un edificio de forma rápida, limpia y eterna.

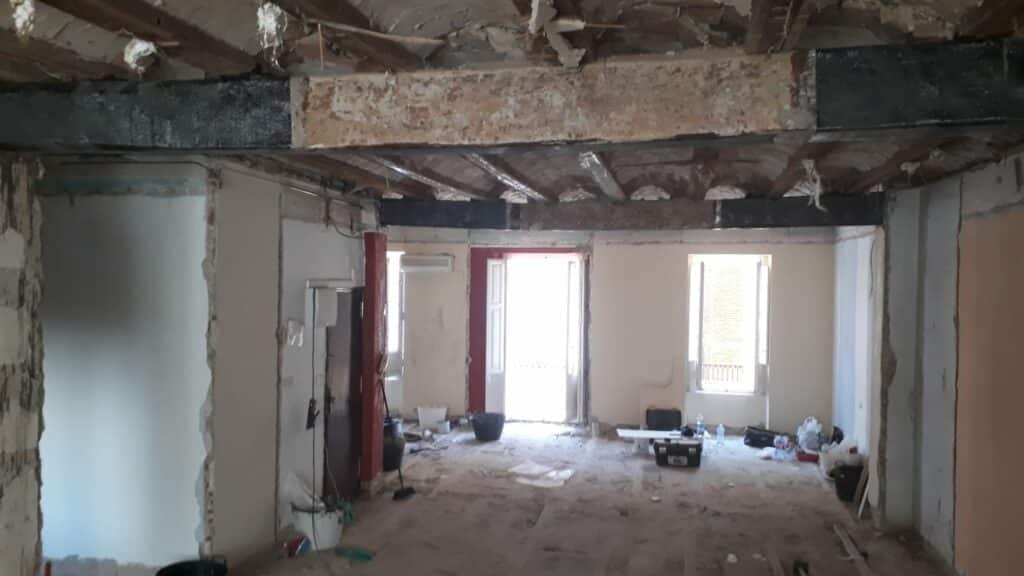

¿Qué son los Sistemas de Refuerzo con fibra de carbono FRP?
Los sistemas de refuerzo con fibra de carbono, también conocidos como sistemas FRP (Fiber Reinforced Polymer), combinan tejidos o laminados de altísima resistencia con matrices de resina epoxídica.
Aunque hoy lo vemos en nuestras estructuras, el origen de los sistemas FRP no está en la construcción, sino en la carrera espacial y la aeronáutica de mediados del siglo XX.
Años 60 – El nacimiento: La fibra de carbono se desarrolló originalmente para fabricar componentes de aviones y cohetes que necesitaban ser extremadamente ligeros pero capaces de soportar presiones brutales.
Años 80 – El salto a la ingeniería civil: Investigadores en Suiza (EMPA) y Japón empezaron a probar estas fibras para reparar puentes dañados por el tiempo o sismos. Descubrieron que «pegar» carbono era infinitamente más eficiente que añadir pesadas placas de acero.
Actualidad: Lo que antes era tecnología de la NASA, hoy es el estándar de oro en la ingeniería estructural para salvar edificios que, de otro modo, tendrían que ser demolidos.
¿Sabías qué? La misma tecnología de fibra de carbono que usamos en Sofcar para reforzar una viga es la que se utiliza en el chasis de los monoplazas de Fórmula 1 o en las alas del Airbus A350. Si puede soportar esas fuerzas, tu estructura está en buenas manos.
¿Por qué el sistema con fibra de carbono FRP es la solución definitiva en refuerzo?
El refuerzo con fibra de carbono consiste en adherir tejidos o laminados de altísima resistencia al hormigón mediante resinas epoxídicas. Es, básicamente, dotar a la estructura de un exoesqueleto de alta tecnología.
Dato experto: El carbono es 10 veces más resistente que el acero de construcción, pero pesa 5 veces menos. Esa es la magia de estos materiales.
Anatomía del sistema FRP: ¿Qué materiales lo componen?
Un sistema de refuerzo con fibra de carbono FRP (Fiber Reinforced Polymer) es un material compuesto donde cada elemento tiene una función estructural crítica. En nuestras intervenciones con sistemas Olympus, utilizamos varios componentes inseparables:
1- Fibra de carbono
Dentro de la fibra de carbono tenemos las telas flexibles (Oly text) y las láminas rígidas de carbono (Oly plate). Las flexibles se suelen utilizar generalmente para el confinamiento de pilares o refuerzos cortantes en vigas.
2- Matriz Química – resinas epoxídicas Oly Resin
Es el componente que une la fibra al edificio. En nuestro caso, Olympus utiliza resinas de dos componentes (A+B) con funciones distintas:
Imprimación (Oly Resin Base): Una resina fluida que penetra en los poros del hormigón para asegurar que el refuerzo no se despegue.
Resina de Impregnación / Adhesivo: La matriz que envuelve las fibras de los tejidos o pega los laminados rígidos al soporte.
3- Sistemas de Conexión y Anclaje
En muchos proyectos, la normativa exige asegurar que el carbono no se desprenda bajo cargas extremas:
Conectores (Oly Rope): Cordones de fibra que se insertan en taladros profundos para «coser» el refuerzo a la estructura original.
La elección de un tipo u otro dependerá de cada caso en particular previo estudio técnico.
4- Preparación y Acabado
Morteros de reparación : Antes de poner el carbono, el hormigón debe estar sano. Se usan estos morteros para reconstruir zonas degradadas y dejar la superficie plana.
Accesorios de aplicación: Rodillos de impregnación, espátulas dentadas y mezcladores mecánicos para las resinas.
Estos cuatro componentes forman un refuerzo con fibra de carbono de alta resistencia.
¿Sabías que todo el sistema debe contar con su certificado CVT para cumplir con la ley en España?
Aplicaciones principales según la patología
Cada daño estructural requiere un enfoque distinto. En Sofcar diseñamos la solución basada según el tipo de esfuerzo:
Refuerzo a Flexión: Colocación de laminados en la zona inferior de vigas para soportar mayores cargas.
Confinamiento (Zunchado): Envoltura de pilares para aumentar su capacidad de carga y ductilidad ante sismos.
Refuerzo a Cortante: Refuerzo de los extremos de vigas donde el hormigón presenta fisuras diagonales.
En sofcar disponemos de un departamento técnico que calcula y estudia cada patología para posteriormente proponer la solución mejor adaptada al daño.
Proceso de Ejecución: De la patología a la solución
El éxito del refuerzo FRP no depende solo de la calidad de la fibra de carbono, sino de una aplicación técnica meticulosa. En este vídeo puedes ver cómo nuestro equipo ejecuta un refuerzo estructural real:
Proceso de ejecución paso a paso del refuerzo con fibra de carbono:
Preparación del soporte: Eliminamos restos de pintura y saneamos el hormigón hasta dejar el poro abierto. Sin una buena base, no hay adherencia.
Imprimación (Primer): Aplicamos una capa de resina epoxídica para sellar el soporte y mejorar el agarre.
Nivelado: Corregimos irregularidades con masilla epoxídica para que la fibra no sufra ángulos críticos.
Colocación de la fibra: Aplicamos el tejido de carbono o el laminado siguiendo la dirección de los esfuerzos calculados.
Saturación y acabado: Rodillamos la fibra para eliminar burbujas de aire y asegurar que la resina penetre totalmente en el tejido.
Ventajas principales del sistema FRP:
Carga muerta cero:
A diferencia del hormigón proyectado, la fibra de carbono no añade peso. Si tu estructura ya está al límite, esta es la única opción viable.
Resistencia extrema:
Una lámina de carbono de 1,4 mm puede ser más resistente que una placa de acero de varios centímetros.
Intervención quirúrgica:
No se necesita maquinaria pesada, ruidosa ni soldaduras. Ideal para locales comerciales, parkings o viviendas habitadas.
Costo bajo:
Alta rentabilidad respecto a los sistemas tradicionales al reducir tiempos de obra y medios auxiliares.
¿Por qué en Sofcar trabajamos con sistemas FRP de Olympus?
En el mercado existen múltiples fabricantes, pero en Sofcar basamos nuestra responsabilidad técnica en la fiabilidad. Por ello, apostamos por los sistemas de Olympus por tres motivos fundamentales:
Certificación CVT:
Sus materiales cuentan con Certificados de Idoneidad Técnica rigurosos.
Vital para la tranquilidad jurídica de la dirección facultativa y el cumplimiento normativo.
Trazabilidad:
Cada lote de fibra y resina está garantizado bajo estándares de calidad internacionales, asegurando que el material aplicado coincide exactamente con el proyectado.
Software de Cálculo Avanzado:
Nos permite modelar el refuerzo con precisión matemática, optimizando la cantidad de material y reduciendo costes innecesarios para el cliente.
Comparativa FRP vs Acero : El salto tecnológico
Característica
Refuerzo FRP (Carbono)
Refuerzo Tradicional (Acero)
Peso propio
Despreciable
Muy alto
Resistencia a corrosión
Total
Requiere tratamiento constante
Tiempo de ejecución
Días
Semanas
Espacio ocupado
Milímetros
Centímetros (pierde altura)
Compromiso Sofcar: Del cálculo a la ejecución
El éxito de un refuerzo FRP no reside solo en comprar el mejor material, sino en la preparación del soporte y la correcta saturación de la fibra. En Sofcar supervisamos cada fase: diagnóstico, dimensionamiento bajo normativa (ACI 440 o CNR-DT 200) y puesta en obra profesional.
¿Es realmente más rentable el refuerzo con Fibra de Carbono?
A menudo, al comparar presupuestos, el precio por kilo de los sistemas FRP puede parecer superior al del acero. Sin embargo, cuando analizamos el coste global de la intervención, el refuerzo con fibra de carbono es, con diferencia, la opción más económica para el propietario, ahorrando costes indirectos en obra.
¿Dónde está el ahorro real?
Ahorro en Tiempos de Ejecución:
Lo que con métodos tradicionales tardaría 2 semanas, con fibra de carbono se ejecuta en 2 o 3 días. Menos horas de mano de obra significan una factura final mucho más reducida.
Sin Maquinaria Pesada:
Eliminamos el uso de camiones pluma, soldaduras complejas y escombros. El ahorro en logística y limpieza es drástico y directo.
Cero Pérdida de Espacio:
Mantenemos la geometría original. No se reduce el gálibo ni la altura libre, preservando intacto el valor inmobiliario de locales o parkings.
Sin Interrupción de la Actividad:
Obra limpia y silenciosa que permite seguir usando el edificio. Evita el lucro cesante por cierre de negocios o traslados de vecinos.
Durabilidad y Mantenimiento:
A diferencia del acero, el carbono no se oxida. El coste de mantenimiento a 20 o 30 años es prácticamente inexistente.
Resumen financiero: Si sumamos el coste de los materiales + mano de obra + tiempo de obra + mantenimiento futuro, el sistema FRP de Olympus resulta ser entre un 20% y un 40% más eficiente económicamente que las soluciones de refuerzo tradicionales.
¿Necesitas asesoramiento técnico para tu proyecto?
En Sofcar te acompañamos desde la fase de cálculo hasta la ejecución en obra. Somos expertos en la implementación de soluciones de refuerzo estructural.
FAQ
1. ¿Es más caro el refuerzo con fibra de carbono que con acero?
Aunque el material por kilo tiene un precio superior, el coste final de la obra suele ser más bajo. Al no requerir maquinaria pesada, reducir la mano de obra en un 70% y terminarse en tiempo récord, el ahorro global en la factura es muy significativo.
2. ¿Cuánto tiempo dura una intervención de refuerzo FRP?
Depende del volumen del proyecto, pero la mayoría de los refuerzos en viviendas, parkings o locales comerciales se ejecutan en 2 o 3 días. Un sistema equivalente en acero podría alargarse semanas debido a las soldaduras, el peso de las piezas y los apuntalamientos complejos.
3. ¿Cumplen estos sistemas con el nuevo Código Estructural?
Totalmente. En Sofcar utilizamos sistemas de refuerzo con fibra de carbono que cuentan con el Certificado de Idoneidad Técnica (CVT). Esto garantiza que el refuerzo cumple estrictamente con el Real Decreto 470/2021 y las normativas internacionales de seguridad.
4. ¿El refuerzo con fibra de carbono pierde propiedades con el tiempo?
Al contrario que el hierro o el acero, la fibra de carbono es inmune a la corrosión. No se oxida ni se degrada ante la humedad, la salinidad o agentes químicos, por lo que su durabilidad es prácticamente ilimitada si la instalación es profesional.
5. ¿Puedo seguir usando el edificio mientras se realiza el refuerzo?
Esta es una de las mayores ventajas para comunidades de vecinos y empresas. El refuerzo con fibra de carbono es una obra limpia, silenciosa y sin vibraciones. En la gran mayoría de los casos, no es necesario desalojar el inmueble ni detener la actividad comercial.
6. ¿Qué materiales exactos se van a instalar en mi estructura?
El refuerzo es un «sistema» certificado compuesto por tres capas: una imprimación epoxídica para sellar el hormigón, la fibra de carbono (ya sea en tejido flexible o lámina rígida) y una resina de impregnación que une todo de forma monolítica.
Hormigón Aligerado para Forjados: Soluciones de Refuerzo Olympus
El hormigón aligerado para forjados es la respuesta técnica a uno de los mayores retos en la rehabilitación estructural: aumentar la resistencia sin sobrecargar la edificación existente. Gracias a la tecnología de Olympus y el soporte técnico de Sofcar, implementamos recrecidos de baja densidad que garantizan la seguridad y estabilidad de forjados antiguos.
5 Sistemas de refuerzo de forjados en rehabilitación estructural
El refuerzo de forjados es una de las intervenciones más habituales en la rehabilitación estructural de edificios existentes. La necesidad de aumentar la capacidad portante, reducir deformaciones o adaptar la estructura a nuevos usos ha dado lugar al desarrollo de diversas técnicas constructivas, ampliamente recogidas en la bibliografía técnica.
La elección del sistema de refuerzo depende del tipo de forjado, del estado de conservación, de las cargas previstas y de las limitaciones propias de la intervención en edificios existentes, donde se priorizan soluciones compatibles y de bajo peso añadido.
En la actualidad podríamos clasificar en 5, el número de sistemas de refuerzo estructural de forjados.
Refuerzo de madera FRP: carbono, aramida y fibra de vidrio.
El refuerzo estructural de madera con FRP es una de las soluciones más eficaces para rehabilitar vigas y forjados de madera con un sistema ligero, resistente y poco invasivo. En esta guía técnica analizamos cómo funcionan la fibra de carbono, la fibra de aramida y la fibra de vidrio, cuándo conviene utilizar cada una y qué ventajas ofrecen en rehabilitación estructural y patrimonio.
¿Qué es el refuerzo de madera con FRP?
Un refuerzo de madera con FRP consiste en incorporar un material compuesto reforzado con fibras a una pieza estructural existente para mejorar su comportamiento mecánico. En rehabilitación de estructuras de madera, estos sistemas se emplean para reforzar vigas, viguetas, forjados y zonas singulares con daños localizados o con insuficiencia resistente derivada del uso, la edad, la humedad o el ataque biológico.
Los refuerzos pueden presentarse en diferentes formatos:
Láminas pultrusionadas adheridas.
Tejidos unidireccionales o bidireccionales.
Bandas de refuerzo.
Varillas o barras embebidas.
Cosidos y anclajes con resinas estructurales.
Su objetivo no es sustituir el diagnóstico estructural, sino mejorar el rendimiento de una pieza previamente evaluada, estabilizada y correctamente preparada.
¿Por qué utilizar FRP en estructuras de madera?
La madera es un material excelente desde el punto de vista resistente, pero en obra existente puede presentar pérdidas de capacidad debidas a:
Humedad persistente.
Ataque de xilófagos.
Pudrición en apoyos o cabezas de viga.
Pérdidas de sección.
Deformaciones excesivas.
Cambios de uso y aumento de cargas.
Frente a otras soluciones más pesadas o invasivas, los sistemas de refuerzo de madera con FRP ofrecen ventajas muy relevantes:
Alta resistencia a tracción.
Muy poco peso añadido.
Espesor reducido.
Intervención localizada.
Impacto visual limitado.
Buena adaptación a rehabilitación patrimonial.
Tipos de fibras empleadas en el refuerzo de madera con FRP
1. Fibra de carbono
La fibra de carbono es la opción más conocida y, en muchos casos, la más eficaz cuando el objetivo principal es aumentar la capacidad a flexión o mejorar la rigidez del elemento estructural.
Sus principales características son:
Elevado módulo elástico.
Muy alta resistencia a tracción.
Mínimo espesor de intervención.
Excelente relación entre prestaciones y peso.
En vigas de madera, el refuerzo de madera con FRP de fibra de carbono suele colocarse en la cara traccionada, donde contribuye a reducir tensiones y mejorar el comportamiento global de la pieza. Es especialmente útil cuando se busca la máxima eficacia estructural con una intervención poco invasiva.
2. Fibra de aramida
La fibra de aramida destaca por su gran tenacidad y por su buen comportamiento frente a determinadas solicitaciones dinámicas o de impacto. Aunque su uso en estructuras de madera es menos habitual que el de la fibra de carbono, sigue siendo una solución técnicamente válida en intervenciones específicas.
Puede resultar interesante cuando se valoran aspectos como:
Capacidad de absorción de energía.
Ligereza del sistema.
Buen comportamiento en configuraciones particulares de refuerzo.
La elección de aramida debe responder siempre a una justificación técnica clara, y no a una simple preferencia por el material.
3. Fibra de vidrio
La fibra de vidrio es una de las soluciones más versátiles en rehabilitación de madera, especialmente en forma de varillas, cosidos y anclajes estructurales. Ofrece un equilibrio muy interesante entre comportamiento mecánico, facilidad de uso y coste.
Se emplea con frecuencia en:
Reparación de cabezas de viga.
Reconstrucciones parciales de sección.
Varillas embebidas con resina epoxi.
Cosido de zonas fisuradas o debilitadas.
En muchas actuaciones de rehabilitación, la fibra de vidrio resulta especialmente adecuada cuando se busca una solución técnica eficaz y equilibrada para reparaciones localizadas.
Aplicaciones habituales del FRP en estructuras de madera
Refuerzo a flexión de vigas
Es una de las aplicaciones más habituales. El refuerzo se sitúa en la zona traccionada de la pieza para aumentar la capacidad resistente y mejorar el comportamiento frente a solicitaciones de flexión.
Reparación de cabezas de viga (Sistema Beta)
Este sistema de reparación, es conocido como Sistema Beta. Muy frecuente en edificios antiguos, donde las cabezas apoyadas en muros presentan daños por humedad o pudrición. En estos casos pueden combinarse saneados, varillas embebidas y resinas estructurales para recuperar la capacidad portante.
Refuerzo de forjados de madera
Este sistema también buscado por hormigón aligerado, es un sistema de refuerzo superior de forjados donde se interviene generalmente en su cara superior. Se emplea cuando el problema afecta al conjunto del sistema resistente, el FRP puede utilizarse para reforzar viguetas, mejorar el reparto de esfuerzos o complementar otras medidas de rigidización del forjado.
Refuerzo de uniones y zonas singulares
Encuentros, empalmes, cambios de sección, apoyos y puntos con concentraciones de tensiones pueden beneficiarse de refuerzos localizados con materiales compuestos.
Rehabilitación patrimonial
En patrimonio construido, el refuerzo de madera FRP permite en muchos casos intervenir con mínima alteración visual y con un aumento muy reducido de peso, algo especialmente importante en elementos históricos de madera.
Ventajas del refuerzo estructural de madera con FRP
Bajo peso añadido: ideal para estructuras existentes.
Gran eficacia resistente: especialmente a tracción y flexión.
Intervención poco invasiva: con espesores muy reducidos.
Adaptabilidad: apto para actuaciones localizadas.
Menor afección estética: interesante en rehabilitación patrimonial.
Posibilidad de combinarse con otras técnicas de reparación y consolidación.
Límites y precauciones
Los sistemas de refuerzo de madeara FRP no deben considerarse una solución universal. Para que funcionen correctamente es imprescindible que el soporte esté bien diagnosticado y que la intervención se diseñe de forma específica para el caso real.
Los errores más frecuentes suelen venir de:
Mala evaluación del estado de la madera.
Humedad persistente no resuelta.
Insuficiente longitud de anclaje.
Deficiente preparación del soporte.
Elección inadecuada del tipo de fibra.
Falta de comprobación estructural previa.
En rehabilitación de madera, el material por sí solo no resuelve el problema: la clave está en el diagnóstico, el cálculo, el detalle constructivo y la ejecución.
¿Qué conviene elegir: carbono, aramida o vidrio?
La elección depende del objetivo de la intervención:
Fibra de carbono: cuando se busca máximo rendimiento estructural con mínimo espesor.
Fibra de aramida: cuando interesan propiedades específicas como la tenacidad.
Fibra de vidrio: cuando se trata de cosidos, anclajes, reconstrucciones parciales o reparaciones equilibradas en coste y prestaciones.
No existe una fibra “mejor” en abstracto. Existe una solución más adecuada para cada lesión, geometría y criterio de intervención.
El papel de los sistemas de reparación localizada en vigas de madera
Dentro de la rehabilitación de madera, una subrama muy importante es la reparación localizada de zonas degradadas, especialmente en cabezas de viga afectadas por pudrición, humedad o xilófagos. En este tipo de actuaciones, las varillas de fibra de vidrio embebidas con resinas estructurales permiten coser la madera sana (sistema Beta) y reconstruir el comportamiento resistente del elemento sin necesidad de sustitución total.
Este tipo de intervención resulta especialmente útil cuando se pretende conservar la mayor cantidad posible de madera original y limitar la demolición a la zona estrictamente dañada.
Criterios básicos antes de prescribir un refuerzo FRP en madera
Identificación de la especie y estado de la madera.
Comprobación del contenido de humedad.
Evaluación de pérdidas de sección.
Detección de ataque biológico activo o pasado.
Comprobación de flechas y deformaciones.
Análisis del esquema resistente del elemento.
Accesibilidad para la ejecución del refuerzo.
Compatibilidad con criterios de conservación y acabado.
Un buen refuerzo siempre empieza por un buen diagnóstico.
Conclusión
El refuerzo estructural de madera con FRP representa una de las tecnologías más eficaces para rehabilitar vigas, forjados y elementos singulares de madera con criterios de alta resistencia, bajo peso e intervención poco invasiva. La fibra de carbono destaca por su rendimiento estructural, la fibra de vidrio por su versatilidad en reparaciones y anclajes, y la aramida por sus propiedades específicas en ciertos contextos técnicos.
En edificios históricos y rehabilitación patrimonial, estos sistemas permiten conservar más materia original, limitar demoliciones y adaptar la intervención al daño real de la estructura. Eso sí: el éxito de la solución no depende solo del material, sino del conjunto formado por diagnóstico, diseño, detalle y ejecución.
Preguntas frecuentes sobre el refuerzo estructural de madera con FRP
¿Qué significa FRP en madera?
FRP significa Fiber Reinforced Polymer, es decir, polímero reforzado con fibras. En rehabilitación de madera se emplea para reforzar o reparar elementos estructurales mediante láminas, tejidos o varillas de altas prestaciones.
¿Qué fibra es mejor para reforzar una viga de madera?
Depende del objetivo. La fibra de carbono suele ser la más eficaz para aumentar capacidad a flexión, mientras que la fibra de vidrio es muy útil en reparaciones localizadas, anclajes y cosidos. La aramida se reserva para aplicaciones específicas donde su tenacidad resulta relevante.
¿Se puede reparar una cabeza de viga con fibra?
Sí, en muchos casos puede repararse mediante saneado, inserción de varillas, anclaje con resina estructural y reconstrucción parcial de la sección, siempre que exista madera sana suficiente y un diseño técnico adecuado.
¿Los FRP son adecuados para edificios históricos?
Pueden ser una solución muy interesante en patrimonio por su bajo peso, reducido espesor y escasa alteración visual, siempre que la intervención se justifique técnicamente y sea compatible con los criterios de conservación.
¿FRP y FRCM son lo mismo?
No. Los sistemas FRP emplean una matriz polimérica, habitualmente resina, mientras que los FRCM utilizan matrices de naturaleza mineral. Son tecnologías diferentes y deben proyectarse como tales.
Solicita un estudio técnico para tu refuerzo estructural
Cada intervención en estructuras de madera requiere un análisis técnico específico. En Sofcar ofrecemos asesoramiento especializado para definir la solución de refuerzo más adecuada en función del estado estructural y del uso del edificio.
Si necesitas un presupuesto detallado para el refuerzo de vigas de madera, nuestro equipo técnico valorará tu caso para ofrecerte la solución más eficiente.
F.A.Q Refuerzos de vigas de madera – sistema Beta
1. ¿Cuándo es necesario realizar un refuerzo de vigas de madera?
La intervención es necesaria cuando existen patologías como la pérdida de sección por ataques biológicos (xilófagos), degradación por humedad, flechas excesivas o cuando se produce un incremento de cargas por un cambio de uso del edificio.
2. ¿En qué consiste el sistema de consolidación tipo BETA?
Es un método de reparación que consiste en sanear la madera degradada y reconstruir la sección perdida mediante el uso de resinas estructurales de alta calidad. Este sistema permite recuperar la volumetría original manteniendo la estética, lo cual es vital en rehabilitación patrimonial.
3. ¿Qué ventajas ofrece el refuerzo con varillas de fibra de carbono o vidrio (FRP)?
Este sistema permite un refuerzo interno muy discreto que aumenta la capacidad de carga a flexión y tracción sin incrementar el peso propio del forjado. Además, al utilizar materiales compuestos como el carbono, se evita la corrosión y se garantiza una durabilidad superior en comparación con el acero tradicional.
4. ¿Se puede reforzar un forjado de madera sin sustituir las vigas?
Sí, existen múltiples técnicas para evitar la sustitución total, como el refuerzo externo adherido con láminas FRP, la aplicación de prótesis estructurales en los apoyos o la creación de sistemas mixtos madera-hormigón mediante conectores y mallas estructurales.
5. ¿Qué es un forjado colaborante madera-hormigón?
Es una solución mixta donde la viga de madera y una capa de compresión de hormigón aligerado trabajan conjuntamente gracias a la instalación de conectores mecánicos y mallas de fibra de vidrio como la Oly Mesh Glass. Este sistema aumenta drásticamente la rigidez del forjado y reduce las vibraciones.
¿Qué es el sistema Beta y por qué es la mejor solución en rehabilitación?
Es un sistema de reparación y refuerzo que permite la reconstrucción de secciones de madera degradadas (generalmente cabezas de vigas o apoyos) mediante prótesis de resina. Su objetivo principal es recuperar la continuidad mecánica de un elemento estructural cuya sección se ha visto reducida o anulada por ataques bióticos o humedad.
Si buscas una solución para cabezas de vigas podridas o ataques de xilófagos que evite la demolición del forjado, el Sistema Beta es la técnica de rehabilitación más avanzada.
Materiales que lo componen:
El sistema funciona como un «hormigón de madera» técnico basado en:
Resinas Epoxídicas de baja densidad: Se vierten en un encofrado para dar forma a la parte perdida. Su formulación está diseñada para tener un módulo de elasticidad compatible con la madera.
Armaduras internas:Varillas de fibra de vidrio o acero inoxidable que se anclan en la madera sana y quedan embebidas en la resina. Estas varillas son las que realmente transmiten los esfuerzos de tracción y cortante.
Ventajas del sistema BETA frente a la sustitución de vigas
Conservación del patrimonio: Este método permite conservar la mayor parte del material original de la estructura.
Continuidad mecánica: El uso de resinas epoxídicas armadas con varillas de fibra de vidrio o acero inoxidable asegura una unión mecánica perfecta con la madera sana.
Seguridad en puntos críticos: Es la solución ideal para garantizar una entrega segura y estable de las vigas en sus apoyos sobre los muros.
Saneamiento profundo: El sistema requiere la eliminación previa de toda la madera alterada por xilófagos o humedad, deteniendo la progresión de la patología.
Intervención técnica superior: Se considera la solución más técnica para enfrentar degradaciones severas en cabezas de vigas y secciones intermedias.
Versatilidad de reconstrucción: Las resinas de baja densidad permiten reconstruir la sección exacta de la viga, devolviéndole su volumetría original.
Respeto a la estética: Al ser una intervención localizada, permite mantener la apariencia original de artesonados y forjados sin necesidad de sustituciones visibles.
¿Cuando es necesario reforzar una viga de madera?
El Sistema Beta se utiliza en situaciones como:
Ataque de xilófagos con pérdida parcial de sección.
Pudrición en cabezas de vigas empotradas.
Flechas excesivas en forjados antiguos.
Incremento de cargas por cambio de uso.
Refuerzo de vigas vistas en edificios históricos.
En muchos casos, permite evitar la demolición del forjado y conservar el material original.
Aplicaciones principales
Cabezas de vigas: Es su uso más común, cuando la zona empotrada en el muro se ha podrido debido a diferentes fenómenos.
Secciones intermedias: Reparación de vigas que han sufrido pérdidas de sección localizadas.
Artesonados y techos históricos: Ideal para intervenir en forjados donde no se puede (o no se debe) desmontar el techo inferior por su valor artístico.
¿Cómo se realiza un Sistema Beta? – Proceso de ejecución
1 – Se realizará el apuntalamiento de las zonas a tratar para posteriormente eliminar toda la madera dañada hasta llegar a la madera sana.
En caso de que la viga presentase lesiones y/o huecos se procederá a la inyección de resina epoxidica bicomponente fluida OLY RESIN 20, eliminando los huecos y rehacer la unión entre las partes lesionadas.
2 – Ejecución de las perforaciones en la madera a tratar para la instalación de los composites de varillas de fibra de vidrio tipo ROD GLASS C.

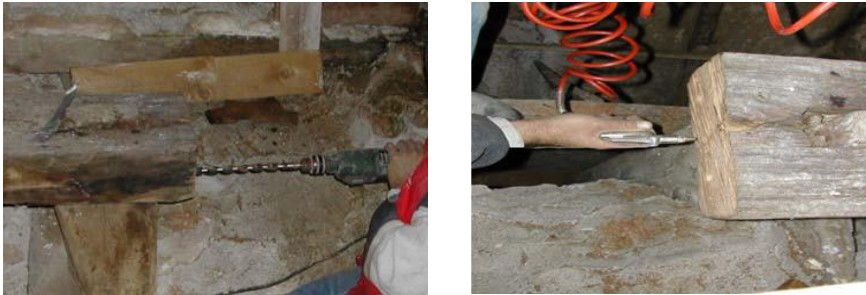

Perforación de la viga de madera para insertar las varillas de fibra de vidrio
3 – Inserción de las varillas de fibra de vidrio ROD GLASS C y se anclan con la resina de epoxy RES FIX EP, con el fin de conectar la zona reparada a la viga original.

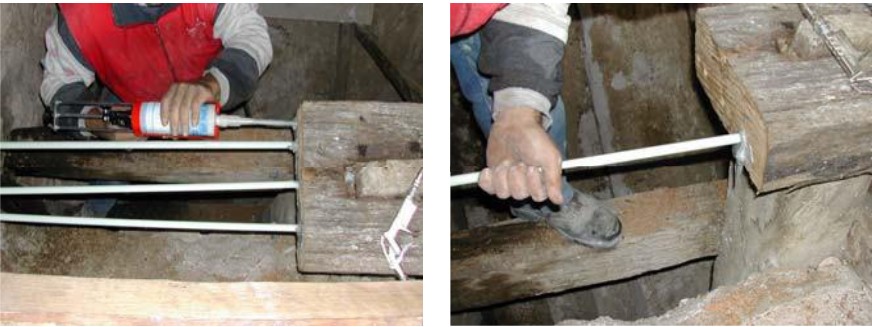

Inserción de varilla de fibra de vidrio y anclada con la resina ROD GLASS C.
4- Finalmente, se encofra la zona eliminada de madera y se rellena con una argamasa de resina epoxídica OLY RESIN DB y arídos siliceos seleccionados SOF FILLER y/o virutas de serrín del mismo tipo de la madera reparada.

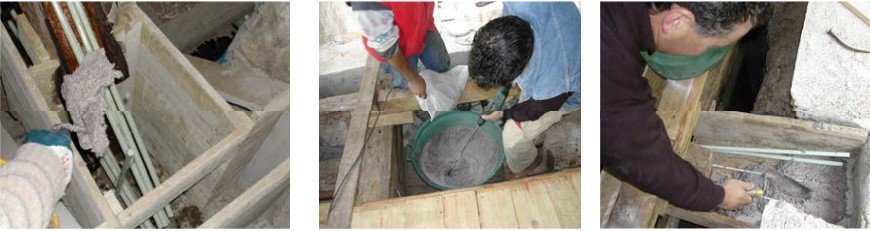

Reposición de la zona de madera eliminada con resina epoxídica oly resin 20 y arídos siliceos
5- Finalmente tendremos la viga reparada. Transcurridas 24/48 horas la argamasa epoxídica habrá endurecido y se podrán realizar los procesos de terminación.
Viga de madera reparada mediante el sistema Beta
Este refuerzo estructural trabaja principalmente a tracción, aumentando la capacidad a flexión de la sección sin modificar su geometría exterior.
El cálculo se realiza conforme a:
Eurocódigo 5 (EN 1995-1-1)
Comprobación de adherencia
Longitud de anclaje
Estados límite últimos y de servicio
Sistema Beta (varillas encoladas) vs. Pletinas de Acero en Vigas de Madera
El refuerzo con pletinas es una solución válida en determinados contextos, pero presenta diferencias importantes:
Característica
Sistema Beta (Varillas encoladas)
Pletinas de Acero
Estética
Invisible (Embebido en madera)
Visible (Altera la estética)
Fuego
Protegido por la propia madera
Expuesto (Requiere protección)
Eficacia
Continuidad mecánica perfecta
Refuerzo exterior localizado
Obra
Mínima invasión
Requiere más espacio/medios
¿Es realmente económico el sistema Beta?
Si comparamos el precio unitario (por apoyo reparado), el Sistema Beta es más caro en términos de materiales (resinas y varillas técnicas).
Sin embargo, en el coste total de la obra, suele resultar más económico por las siguientes razones:
Evita demoliciones: No tienes que quitar el pavimento superior ni el falso techo inferior de toda la estancia.
Ahorro en medios auxiliares: No requiere grúas para meter vigas nuevas de gran longitud.
Valor patrimonial: En edificios protegidos, el coste de sustituir una viga original por una nueva (incluyendo proyectos y permisos) suele superar con creces el de una reparación puntual con Sistema Beta.
El refuerzo con pletinas puede presentar un menor coste inicial de ejecución, mientras que los sistemas de varillas encoladas optimizan el material estructural y reducen costes asociados a protección y mantenimiento.
Coste orientativo del refuerzo con Sistema Beta
El coste depende de:
Estado de la madera.
Longitud de anclaje necesaria.
Número de varillas.
Accesibilidad
Necesidad de apeos.
Volumen a reconstruir.
No puede establecerse un precio estándar sin estudio técnico previo. Cada intervención debe calcularse estructuralmente.
F.A.Q PREGUNTAS FRECUENTES SISTEMA BETA
¿El Sistema Beta es válido en edificios históricos?
Sí, siempre que la intervención esté justificada y aprobada por la dirección facultativa.
¿Es más económico que cambiar la viga?
Depende del caso. En muchas rehabilitaciones evita costes indirectos derivados de la demolición.
¿Aumenta la rigidez del forjado?
Sí, mejora tanto resistencia como comportamiento en servicio.
¿Es visible tras la intervención?
No. El refuerzo queda embebido en la madera.
¿Necesitas asesoramiento técnico para tu proyecto?
