Refuerzo de madera FRP: carbono, aramida y fibra de vidrio.
El refuerzo estructural de madera con FRP es una de las soluciones más eficaces para rehabilitar vigas y forjados de madera con un sistema ligero, resistente y poco invasivo. En esta guía técnica analizamos cómo funcionan la fibra de carbono, la fibra de aramida y la fibra de vidrio, cuándo conviene utilizar cada una y qué ventajas ofrecen en rehabilitación estructural y patrimonio.
¿Qué es el refuerzo de madera con FRP?
Un refuerzo de madera con FRP consiste en incorporar un material compuesto reforzado con fibras a una pieza estructural existente para mejorar su comportamiento mecánico. En rehabilitación de estructuras de madera, estos sistemas se emplean para reforzar vigas, viguetas, forjados y zonas singulares con daños localizados o con insuficiencia resistente derivada del uso, la edad, la humedad o el ataque biológico.
Los refuerzos pueden presentarse en diferentes formatos:
- Láminas pultrusionadas adheridas.
- Tejidos unidireccionales o bidireccionales.
- Bandas de refuerzo.
- Varillas o barras embebidas.
- Cosidos y anclajes con resinas estructurales.
Su objetivo no es sustituir el diagnóstico estructural, sino mejorar el rendimiento de una pieza previamente evaluada, estabilizada y correctamente preparada.
¿Por qué utilizar FRP en estructuras de madera?
La madera es un material excelente desde el punto de vista resistente, pero en obra existente puede presentar pérdidas de capacidad debidas a:
- Humedad persistente.
- Ataque de xilófagos.
- Pudrición en apoyos o cabezas de viga.
- Pérdidas de sección.
- Deformaciones excesivas.
- Cambios de uso y aumento de cargas.
Frente a otras soluciones más pesadas o invasivas, los sistemas de refuerzo de madera con FRP ofrecen ventajas muy relevantes:
- Alta resistencia a tracción.
- Muy poco peso añadido.
- Espesor reducido.
- Intervención localizada.
- Impacto visual limitado.
- Buena adaptación a rehabilitación patrimonial.
Tipos de fibras empleadas en el refuerzo de madera con FRP
1. Fibra de carbono
La fibra de carbono es la opción más conocida y, en muchos casos, la más eficaz cuando el objetivo principal es aumentar la capacidad a flexión o mejorar la rigidez del elemento estructural.
Sus principales características son:
- Elevado módulo elástico.
- Muy alta resistencia a tracción.
- Mínimo espesor de intervención.
- Excelente relación entre prestaciones y peso.
En vigas de madera, el refuerzo de madera con FRP de fibra de carbono suele colocarse en la cara traccionada, donde contribuye a reducir tensiones y mejorar el comportamiento global de la pieza. Es especialmente útil cuando se busca la máxima eficacia estructural con una intervención poco invasiva.
2. Fibra de aramida
La fibra de aramida destaca por su gran tenacidad y por su buen comportamiento frente a determinadas solicitaciones dinámicas o de impacto. Aunque su uso en estructuras de madera es menos habitual que el de la fibra de carbono, sigue siendo una solución técnicamente válida en intervenciones específicas.
Puede resultar interesante cuando se valoran aspectos como:
- Capacidad de absorción de energía.
- Ligereza del sistema.
- Buen comportamiento en configuraciones particulares de refuerzo.
La elección de aramida debe responder siempre a una justificación técnica clara, y no a una simple preferencia por el material.
3. Fibra de vidrio
La fibra de vidrio es una de las soluciones más versátiles en rehabilitación de madera, especialmente en forma de varillas, cosidos y anclajes estructurales. Ofrece un equilibrio muy interesante entre comportamiento mecánico, facilidad de uso y coste.
Se emplea con frecuencia en:
- Reparación de cabezas de viga.
- Reconstrucciones parciales de sección.

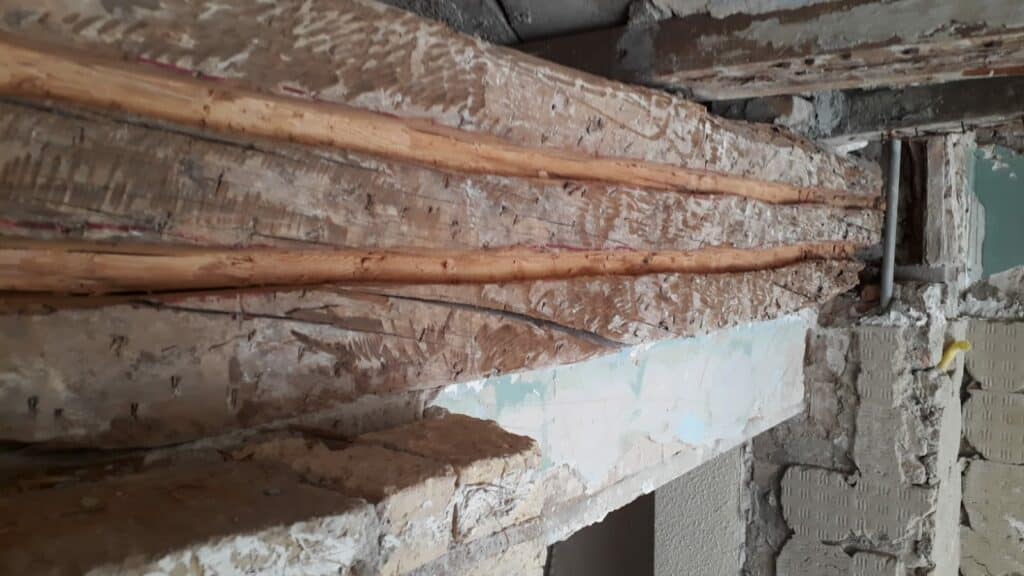

- Varillas embebidas con resina epoxi.
- Cosido de zonas fisuradas o debilitadas.
En muchas actuaciones de rehabilitación, la fibra de vidrio resulta especialmente adecuada cuando se busca una solución técnica eficaz y equilibrada para reparaciones localizadas.
Aplicaciones habituales del FRP en estructuras de madera

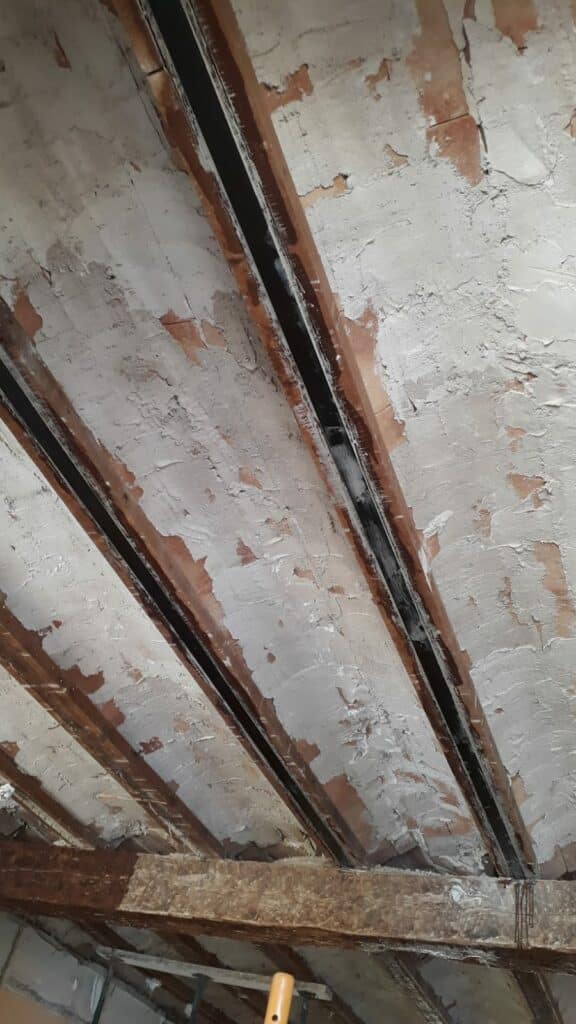

Refuerzo a flexión de vigas
Es una de las aplicaciones más habituales. El refuerzo se sitúa en la zona traccionada de la pieza para aumentar la capacidad resistente y mejorar el comportamiento frente a solicitaciones de flexión.

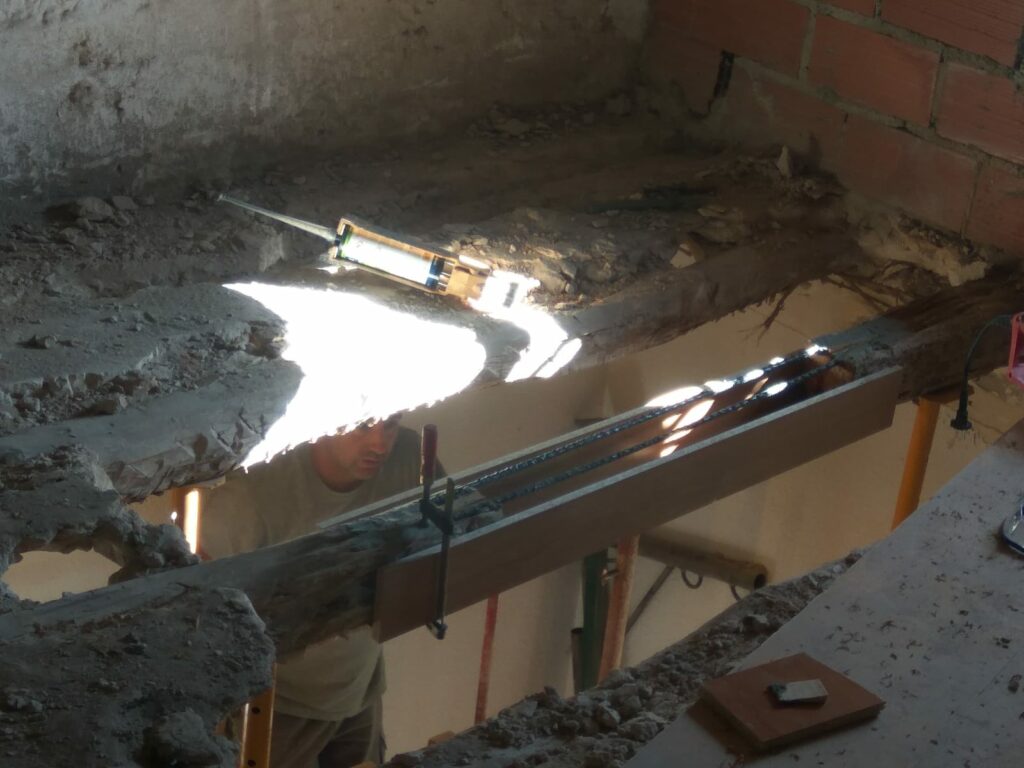

Reparación de cabezas de viga (Sistema Beta)
Este sistema de reparación, es conocido como Sistema Beta. Muy frecuente en edificios antiguos, donde las cabezas apoyadas en muros presentan daños por humedad o pudrición. En estos casos pueden combinarse saneados, varillas embebidas y resinas estructurales para recuperar la capacidad portante.

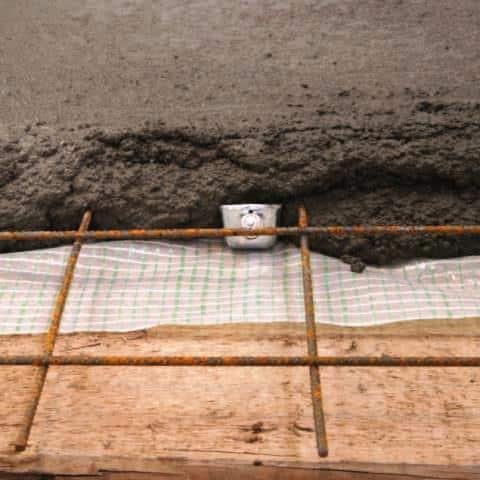

Refuerzo de forjados de madera
Este sistema también buscado por hormigón aligerado, es un sistema de refuerzo superior de forjados donde se interviene generalmente en su cara superior. Se emplea cuando el problema afecta al conjunto del sistema resistente, el FRP puede utilizarse para reforzar viguetas, mejorar el reparto de esfuerzos o complementar otras medidas de rigidización del forjado.
Refuerzo de uniones y zonas singulares
Encuentros, empalmes, cambios de sección, apoyos y puntos con concentraciones de tensiones pueden beneficiarse de refuerzos localizados con materiales compuestos.
Rehabilitación patrimonial
En patrimonio construido, el refuerzo de madera FRP permite en muchos casos intervenir con mínima alteración visual y con un aumento muy reducido de peso, algo especialmente importante en elementos históricos de madera.
Ventajas del refuerzo estructural de madera con FRP
- Bajo peso añadido: ideal para estructuras existentes.
- Gran eficacia resistente: especialmente a tracción y flexión.
- Intervención poco invasiva: con espesores muy reducidos.
- Adaptabilidad: apto para actuaciones localizadas.
- Menor afección estética: interesante en rehabilitación patrimonial.
- Posibilidad de combinarse con otras técnicas de reparación y consolidación.
Límites y precauciones
Los sistemas de refuerzo de madeara FRP no deben considerarse una solución universal. Para que funcionen correctamente es imprescindible que el soporte esté bien diagnosticado y que la intervención se diseñe de forma específica para el caso real.
Los errores más frecuentes suelen venir de:
- Mala evaluación del estado de la madera.
- Humedad persistente no resuelta.
- Insuficiente longitud de anclaje.
- Deficiente preparación del soporte.
- Elección inadecuada del tipo de fibra.
- Falta de comprobación estructural previa.
En rehabilitación de madera, el material por sí solo no resuelve el problema: la clave está en el diagnóstico, el cálculo, el detalle constructivo y la ejecución.
¿Qué conviene elegir: carbono, aramida o vidrio?
La elección depende del objetivo de la intervención:
- Fibra de carbono: cuando se busca máximo rendimiento estructural con mínimo espesor.
- Fibra de aramida: cuando interesan propiedades específicas como la tenacidad.
- Fibra de vidrio: cuando se trata de cosidos, anclajes, reconstrucciones parciales o reparaciones equilibradas en coste y prestaciones.
No existe una fibra “mejor” en abstracto. Existe una solución más adecuada para cada lesión, geometría y criterio de intervención.
El papel de los sistemas de reparación localizada en vigas de madera

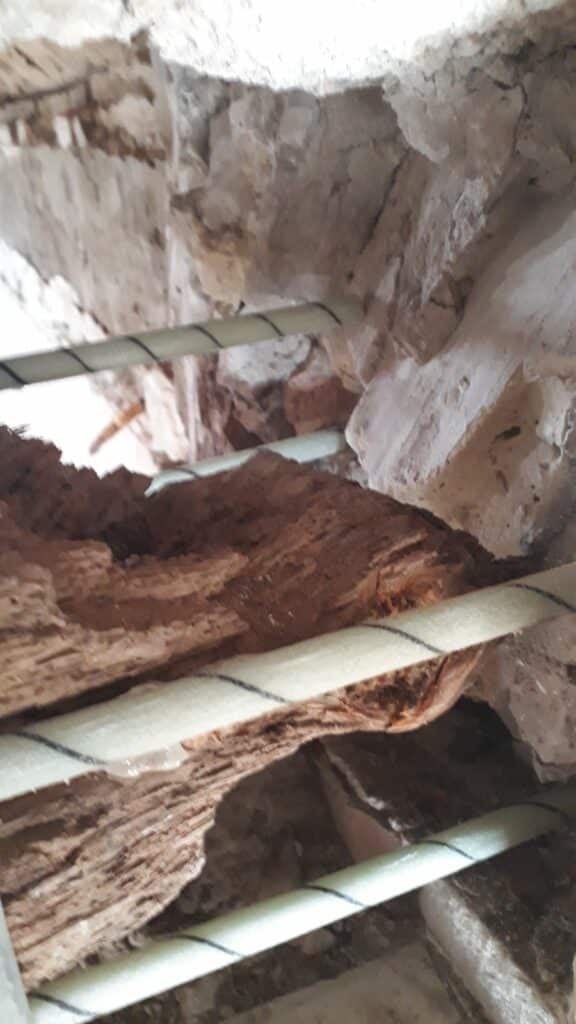

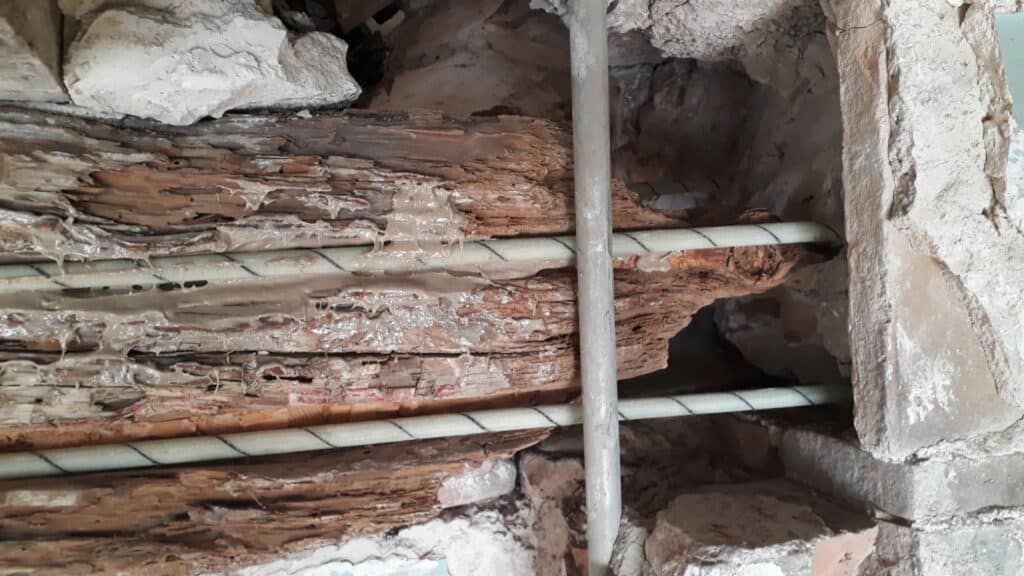

Dentro de la rehabilitación de madera, una subrama muy importante es la reparación localizada de zonas degradadas, especialmente en cabezas de viga afectadas por pudrición, humedad o xilófagos. En este tipo de actuaciones, las varillas de fibra de vidrio embebidas con resinas estructurales permiten coser la madera sana (sistema Beta) y reconstruir el comportamiento resistente del elemento sin necesidad de sustitución total.
Este tipo de intervención resulta especialmente útil cuando se pretende conservar la mayor cantidad posible de madera original y limitar la demolición a la zona estrictamente dañada.
Criterios básicos antes de prescribir un refuerzo FRP en madera
- Identificación de la especie y estado de la madera.
- Comprobación del contenido de humedad.
- Evaluación de pérdidas de sección.
- Detección de ataque biológico activo o pasado.
- Comprobación de flechas y deformaciones.
- Análisis del esquema resistente del elemento.
- Accesibilidad para la ejecución del refuerzo.
- Compatibilidad con criterios de conservación y acabado.
Un buen refuerzo siempre empieza por un buen diagnóstico.
Conclusión
El refuerzo estructural de madera con FRP representa una de las tecnologías más eficaces para rehabilitar vigas, forjados y elementos singulares de madera con criterios de alta resistencia, bajo peso e intervención poco invasiva. La fibra de carbono destaca por su rendimiento estructural, la fibra de vidrio por su versatilidad en reparaciones y anclajes, y la aramida por sus propiedades específicas en ciertos contextos técnicos.
En edificios históricos y rehabilitación patrimonial, estos sistemas permiten conservar más materia original, limitar demoliciones y adaptar la intervención al daño real de la estructura. Eso sí: el éxito de la solución no depende solo del material, sino del conjunto formado por diagnóstico, diseño, detalle y ejecución.
Preguntas frecuentes sobre el refuerzo estructural de madera con FRP
¿Qué significa FRP en madera?
FRP significa Fiber Reinforced Polymer, es decir, polímero reforzado con fibras. En rehabilitación de madera se emplea para reforzar o reparar elementos estructurales mediante láminas, tejidos o varillas de altas prestaciones.
¿Qué fibra es mejor para reforzar una viga de madera?
Depende del objetivo. La fibra de carbono suele ser la más eficaz para aumentar capacidad a flexión, mientras que la fibra de vidrio es muy útil en reparaciones localizadas, anclajes y cosidos. La aramida se reserva para aplicaciones específicas donde su tenacidad resulta relevante.
¿Se puede reparar una cabeza de viga con fibra?
Sí, en muchos casos puede repararse mediante saneado, inserción de varillas, anclaje con resina estructural y reconstrucción parcial de la sección, siempre que exista madera sana suficiente y un diseño técnico adecuado.
¿Los FRP son adecuados para edificios históricos?
Pueden ser una solución muy interesante en patrimonio por su bajo peso, reducido espesor y escasa alteración visual, siempre que la intervención se justifique técnicamente y sea compatible con los criterios de conservación.
¿FRP y FRCM son lo mismo?
No. Los sistemas FRP emplean una matriz polimérica, habitualmente resina, mientras que los FRCM utilizan matrices de naturaleza mineral. Son tecnologías diferentes y deben proyectarse como tales.
Solicita un estudio técnico para tu refuerzo estructural
Cada intervención en estructuras de madera requiere un análisis técnico específico. En Sofcar ofrecemos asesoramiento especializado para definir la solución de refuerzo más adecuada en función del estado estructural y del uso del edificio.
Si necesitas un presupuesto detallado para el refuerzo de vigas de madera, nuestro equipo técnico valorará tu caso para ofrecerte la solución más eficiente.
F.A.Q Refuerzos de vigas de madera – sistema Beta
1. ¿Cuándo es necesario realizar un refuerzo de vigas de madera?
La intervención es necesaria cuando existen patologías como la pérdida de sección por ataques biológicos (xilófagos), degradación por humedad, flechas excesivas o cuando se produce un incremento de cargas por un cambio de uso del edificio.
2. ¿En qué consiste el sistema de consolidación tipo BETA?
Es un método de reparación que consiste en sanear la madera degradada y reconstruir la sección perdida mediante el uso de resinas estructurales de alta calidad. Este sistema permite recuperar la volumetría original manteniendo la estética, lo cual es vital en rehabilitación patrimonial.
3. ¿Qué ventajas ofrece el refuerzo con varillas de fibra de carbono o vidrio (FRP)?
Este sistema permite un refuerzo interno muy discreto que aumenta la capacidad de carga a flexión y tracción sin incrementar el peso propio del forjado. Además, al utilizar materiales compuestos como el carbono, se evita la corrosión y se garantiza una durabilidad superior en comparación con el acero tradicional.
4. ¿Se puede reforzar un forjado de madera sin sustituir las vigas?
Sí, existen múltiples técnicas para evitar la sustitución total, como el refuerzo externo adherido con láminas FRP, la aplicación de prótesis estructurales en los apoyos o la creación de sistemas mixtos madera-hormigón mediante conectores y mallas estructurales.
5. ¿Qué es un forjado colaborante madera-hormigón?

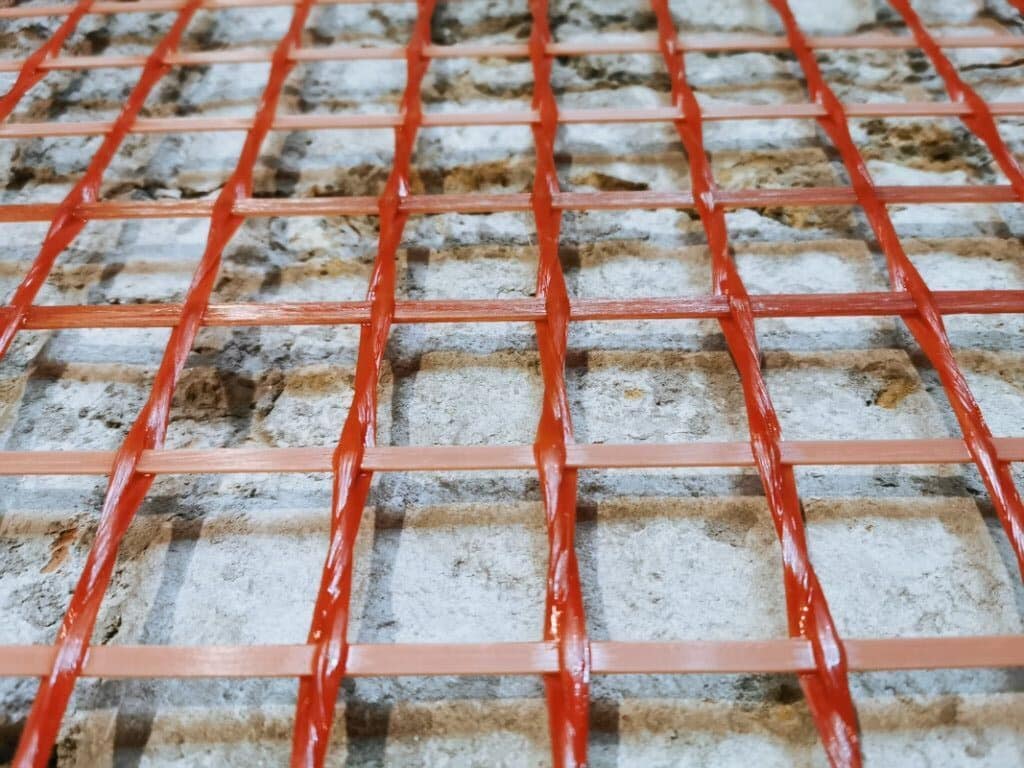

Es una solución mixta donde la viga de madera y una capa de compresión de hormigón aligerado trabajan conjuntamente gracias a la instalación de conectores mecánicos y mallas de fibra de vidrio como la Oly Mesh Glass. Este sistema aumenta drásticamente la rigidez del forjado y reduce las vibraciones.
